5. Anwendungsbeispiele

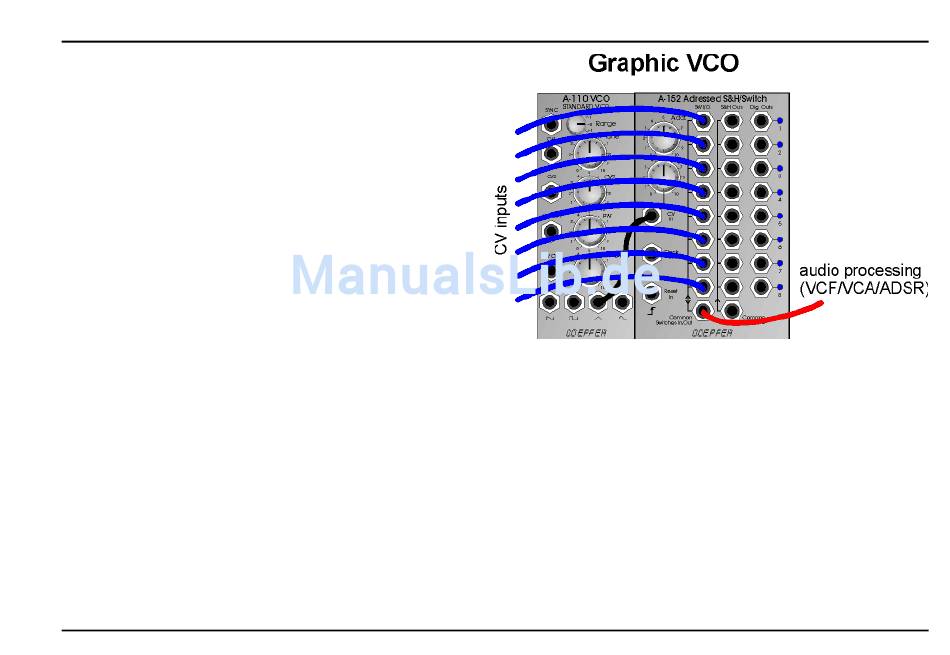

Graphischer VCO
Die nebenstehende Abbildung zeigt das Grundprinzip
eines sog. graphischen VCOs, d.h. eines VCOs dessen
Kurvenform sich aus einer Abfolge bestimmter Span-
nungswerte zusammensetzt. Normalerweise werden
diese Spannungen von vertikal angeordneten Schiebe-
reglern erzeugt, so dass an Hand der Reglerpositionen
die Kurvenform abgelesen werden kann. Im A-100 steht
ein derartiger VCO bisher nicht zur Verfügung, da aus
unserer Sicht der erforderliche Aufwand in keinem Ver-
hältnis zu dem Resultat steht. Mit Hilfe des A-152 kann
man einen graphischen VCO nachbilden, um sich ein
Bild von der Funktion einer solchen Klangquelle zu
machen. Und so funktioniert es:
Der CV-Adress-Steuereingang des A-152 wird von dem
Ausgang eines VCOs (Sägezahn oder Dreieck) ange-
steuert. Man stellt den manuellen Adress-Regler und
den CV-Abschwächer am A-152 so ein, dass gerade alle
8 LEDs aufleuchten. Dann ist sichergestellt, dass alle 8
Adressen am A-152 der Reihe nach durchschaltet wer-
den, während der VCO seine Kurvenform "durchfährt"
(daher ist ein VCO-Rechteck-Ausgang nicht geeignet).
Der A-152 arbeitet so schnell, dass dies auch noch im
moderaten Audio-Bereich klappt. Gibt man auf die
Multiplexer-Eingänge 8 verschiedene Spannungen, so
erhält man am gemeinsamen Multiplexer-Ausgang
System A - 100
einen graphischen VCO, der die gleiche Frequenz wie
der steuernde VCO besitzt. Für die Erzeugung der 8
Spannungen gibt es verschiedene Möglichkeiten:
• 8 Festspannungen (z.B. von der CV Source A-176):
Dies ist der "klassische" graphische VCO mit 8 von
Hand einstellbaren Werten.
• 8 automatisch veränderliche Spannungen (z.B. 8
LFO-Ausgänge, z.B. von zwei A-143-3)
• 8 zufällige analoge Spannungen (z.B. Random Vol-
tage von A-118 oder A-149-1, S&H-Ausgang A-148)
• 8 zufällige digitale Spannungen (z.B. A-149-2)
• oder Kombinationen aus allen oben aufgeführten
Vorschlägen
Voltage Addressed T&H/Switch A-152
