DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 827

A-141
VCADSR
4 R
Die Ausklingzeit (engl. release time) stellen Sie mit
diesem Regler ein. Sobald das Gate-Signal beendet
wird (z.B. Note-Off, d.h. durch Loslassen der Taste,
die den VCADSR getriggert hat), fällt die Steuerspan-
nung am Ausgang innerhalb der eingestellten Zeit-
dauer vom Haltepegel auf den Minimalwert.
5 CV A ... 8 CV R
Mit den Abschwächern 5 bis 8 stellen Sie den Pegel
der Steuerspannungen ein, die Sie an den CV-
Eingängen ! bis $ zuführen.
9 LED
Die LED dient zur Kontrolle der vom VCADSR gene-
rierten Hüllkurve.

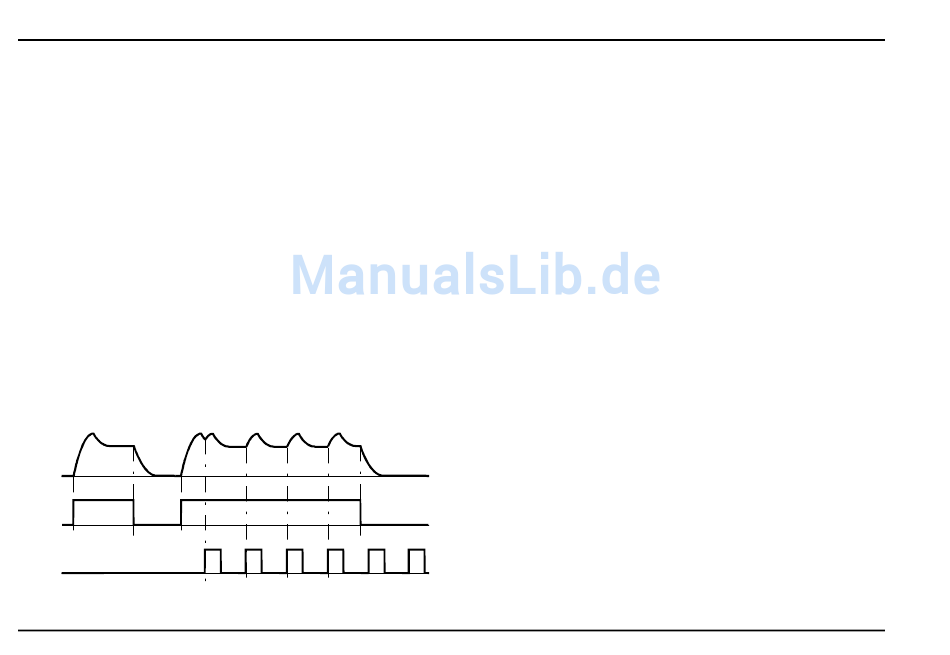

Output
Gate
Retrig.
Abb. 2: Hüllkurve mit Retrigger-Funktion
4
System A - 100
4. Ein- / Ausgänge
! CV A
An den CV-Eingängen ! bis $ führen Sie die Steuer-
spannungen zu, mit denen Sie die Hüllkurvenparame-
ter steuern möchten.
% Gate
Die Buchse % ist der Gate-Eingang des VCADSR.
& Retrig.
Die Buchse & ist der Retrigger-Eingang des
VCADSR's. Hier können Sie z.B. die Signale eines
LFO's zuführen. In diesem Fall wird der VCADSR
während der Dauer des Gate-Signals mit jedem Trig-
gerpuls des LFO's erneut getriggert (s. Abb. 2).
/ Output
Am Ausgang / steht die durch die Parameter Attack,
Decay, Sustain und Release definierte Hüllkurve zur
Verfügung, sobald der VCADSR getriggert wird (s.
Abb. 1).
... $ CV R
