doepfer

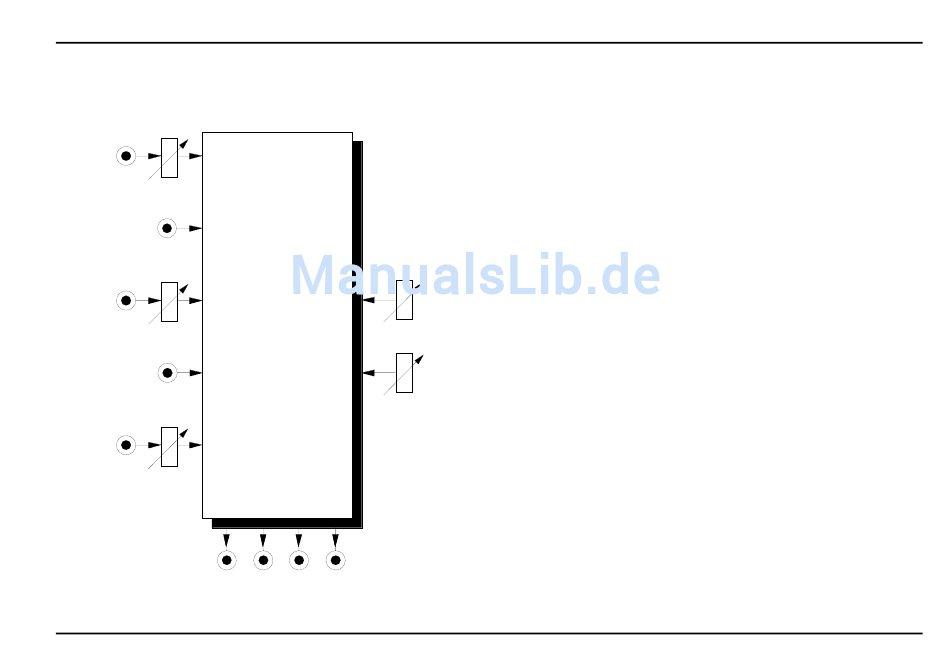

Audio Level
Audio
In
FCV 1
FCV 2
FCV 2
QCV 1
QCV 2
QCV 2
Low
System A - 100
A-121
MULTIMODE
FILTER
Freq.
Res.
Band High Notch
1. Einführung
Das Modul A-121 (VCF 2) ist ein spannungsgesteu-
ertes Multi-Mode-Filter mit einer Flankensteilheit
von -12 dB / Oktave.
Vier Filterausgänge mit unterschiedlichen Filtercharak-
teristiken stehen gleichzeitig zur Verfügung: Tiefpaß
(engl. low pass), Bandpaß (engl. band pass), Hoch-
paß (engl. high pass) und Bandsperre (engl. notch).
Die Cut-Off-Frequenz (Eckfrequenz) bestimmt dabei
den Punkt, ab der der jeweilige Filtereffekt auftritt. Sie
können diese sowohl manuell als auch per Steuer-
spannungen einstellen bzw. modulieren (Filtermodu-
lation, z.B. mit einem LFO oder ADSR). Dazu stehen
Ihnen zwei CV-Eingänge zur Verfügung, wobei die
anliegenden Steuerspannungen kaskadiert (aufsum-
miert) werden.
Die Resonanz (Emphasis) Q ist beim VCF 2 manuell
und per Steuerspannung (spannungssteuerbare Re-
sonanz, VCQ) einstellbar bis hin zur Selbstoszillation.
In diesem Fall arbeitet das Filter als Sinusoszillator.
A-121
VCF 2
1
