A-128
Fixed Filter Bank

6. Patch-Vorlage

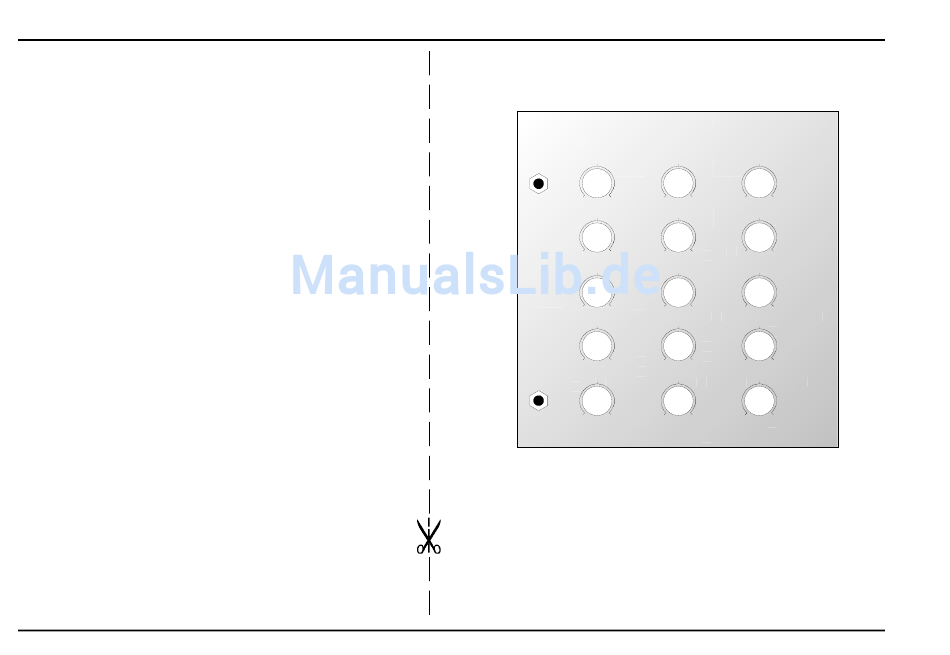

Die folgenden Abbildung des Moduls dient zur
Erstellung eigener Patches. Die Größe der Abbil-
dung ist so bemessen, daß ein kompletter 19"-
Montagerahmen auf einer DIN A4-Seite Platz fin-
det.
Fotokopieren Sie diese Seite und schneiden Sie
die Abbildungen dieses und anderer Module aus.
Auf einem Blatt Papier können Sie dann Ihr indivi-
duelles Modulsystem zusammenkleben.
Kopieren Sie dieses Blatt als Vorlage für eigene
Patches mehrmals. Lohnenswerte Einstellungen
und Verkabelungen können Sie dann auf diesen
Vorlagen einzeichnen.
P
• Verkabelungen mit Farbstiften
einzeichnen
• Regler- und Schalterstellungen
in die weißen Kreise schreiben
oder einzeichnen
6
System A - 100
Audio In
Audio Out
A-128
FIXED FILTER BANK
50 350
0 10 0 10 0
75 500
0 10 0 10 0
110 750
0 10 0 10 0
150 1100
10 10
0 0 0
220 1600
10 10
0 0 0
doepfer
2200
10
3600
10
5200
10
7500
10
11000
10
