Tonhöhenabhängige Lautstärke
Verwenden Sie die Steuerspannung eines Keyboards
zur Modulation eines VCA's, so erhalten Sie eine ton-
höhenabhängige Verstärkung.

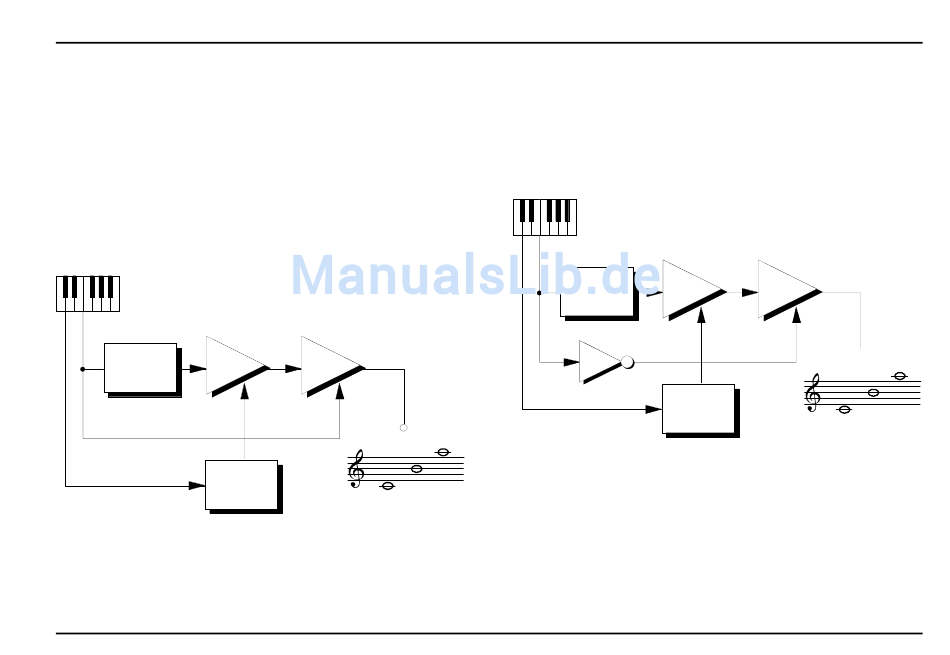

Beim Beispiel in Abb. 7 werden Töne mit höheren
Frequenzen lauter wiedergegeben als tiefe Töne. Mit
dem Gain-Regler 1 von VCA 2 legen Sie fest, ab
welcher Frequenz auch tiefe Töne zu hören sind.
CV
VCA 1
VCO
Gate
ADSR
Abb. 7: tonhöhenabhängige Lautstärke: je höher ein
Ton, desto lauter
System A - 100
VCA 2
CV1
p mf f
Für umgekehrtes Verhalten, d.h. höhere Töne werden
leiser wiedergegeben als tiefe, schalten Sie einen
Voltage-Inverter A-175 vor den VCA 2 (s. Abb. 8).
Drehen Sie den Gain-Regler 1 maximal auf und legen
Sie mit dem CV2-Regler 2 fest, ab welcher Frequenz
auch hohe Töne zu hören sind.
CV
VCA 1
VCO
A-175
Gate
ADSR
Abb. 8: tonhöhenabhängige Lautstärke: je höher ein
Ton, desto leiser
A-130 / A-131
VCA
Gain = 10
VCA 2
CV2
f mf p
