3. Bedienkomponenten
1 CV
Der Abschwächer 1 dient zur Einstellung des Pegels
der am CV-Eingang ! anliegenden Steuerspannung.
2 Man. Morph.
Mit dem Regler 2 können Sie ein manuelles Mor-
phing durchführen.
Intern erzeugt das Modul entsprechend der Stellung
des Reglers eine Steuerspannung, deren Wert die
Höhe der Steuerspannungen an den Ausgängen " bis
$ bestimmt.
H
Zusätzlich oder alternativ zu der vom Regler
2 erzeugten internen Steuerspannung kön-
nen Sie auch eine externe Steuerspannung
an Buchse ! zuführen. Dabei addieren sich
die interne und extern zugeführte Steuer-
spannung.

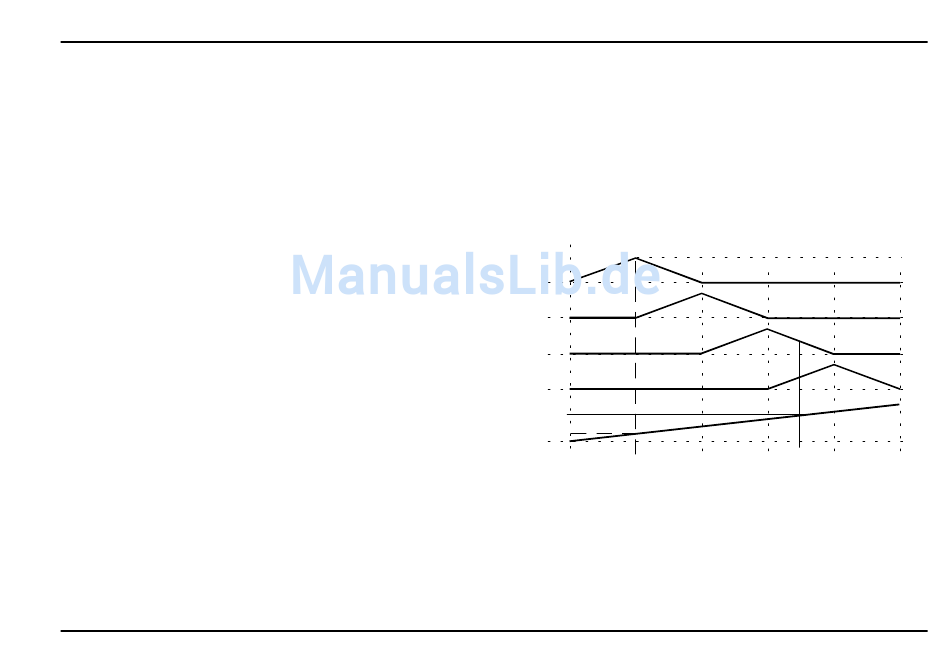

Abb. 1 zeigt den Zusammenhang von Steuerspannung
bzw. Position von Regler 2 und den erzeugten Steuer-
spannungen.
So hat beispielsweise die Steuerspannung mit dem
System A - 100
Wert "a" folgende Wirkung:
Out 1 = max. • Out 2 = 0 • Out 3 = 0 • Out 4 = 0.
Im Falle des Wertes "b" werden folgende Steuerspan-
nung an den Ausgängen generiert:
Out 1 = 0 • Out 2 = 0 • Out 3 = 50 % • Out 4 = 50 %.
CV Out 1
CV Out 2
CV Out 3
CV Out 4
CV In
b
a
Abb. 1: Zusammenhang zwischen intern erzeugter
Morph Controller
(Regler 2) bzw. extern zugeführter Steuer-
spannung und den erzeugten Steuerspan-
nungen (Eingangs- und Ausgangsspannun-
gen alle im Bereich 0 bis +5 V)
A-144
+5 V
0 V
3
