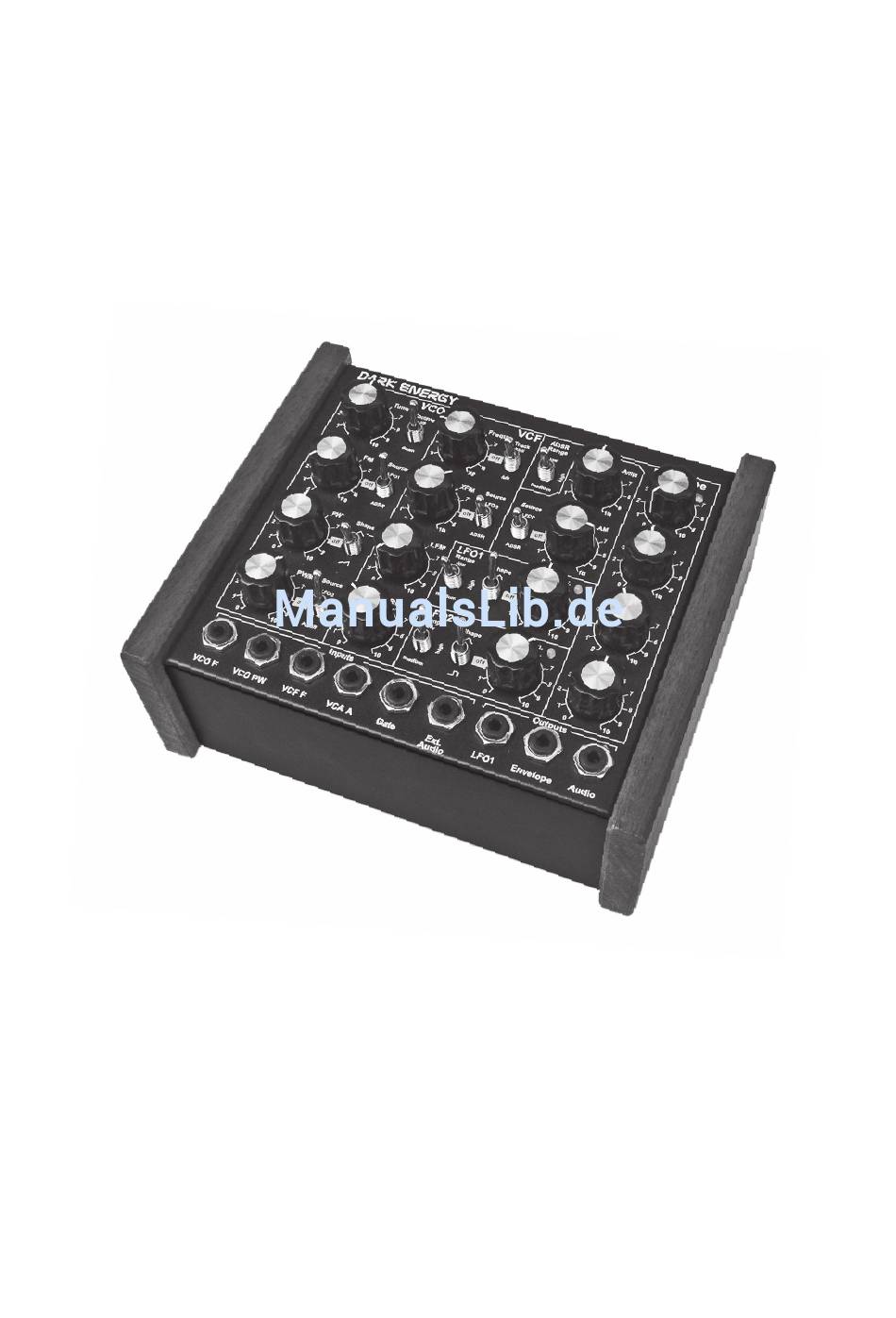

- Seite 1 Dark Energy Bedienungsanleitung DOEPFER MUSIKELEKTRONIK GmbH...
- Seite 2 Andernfalls sind Verletzungen von Personen nicht auszuschliessen. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von starken Störquellen (z.B. Monitore, Netzteile, Computer), da dies im Dark Energy Störungen verursachen kann. Versenden Sie das Gerät nur in der Orginal-Verpackung. Zur Rückgabe, zum Umtausch, zur Garantie-Re- paratur, zum Update, oder zur Überprüfung eingesandte Geräte müssen in der Orginalverpackung bei uns...
-
Seite 3: Inhaltsverzeichnis
DOEPFER Dark Energy Bedienungsanleitung Inhalt: 1. Einführung 3.4. Verlinken / Stacken mehrerer 1.1. Vorwort……………………………. 4 Dark Energys…………………… 25 1.2. Vorbereitungen…………………... 5 3.5. Modifikationen………………….. 26 1.3. Ausprobieren………………………6 3.6. Firmware-Update………………. 26 2. Funktionsübersicht………………………. 8 4. Grundlagen der Klangerzeugung……. 27 3. Funktionsbeschreibung 5. Sound-Beispiele…………………………. 32 3.1. Signalfluss………………………. 10... -
Seite 4: Einführung
Co teilhaben zu lassen und ihn Dark Energy zu nennen. Doepfer sagt danke! Zuerst einmal möchten wir uns an dieser Stelle für den Kauf des Dark Energy bedanken! Wir wissen Ihre Entscheidung sehr zu schätzen und geloben hiermit feierlich, Ihnen auch nach dem Kauf (also ab jetzt) mit praktischen Infos, erstklassigem Service und innovativer Produktpflege zur Seite zu stehen. Ihr Dark Ener-... -
Seite 5: Vorbereitungen
Einheit zu verbinden. Anschluss: Zum Betrieb des Dark Energy benötigen Sie nicht unbedingt alle verfügbaren Anschlussbuchsen, sondern nur die im folgenden aufgelisteten. Die zusätzlichen Ein- und Ausgänge erweitern die Klang- und Perfor- mance-Möglichkeiten deutlich. Ihre Verwendung wird zusammen mit den zugehörigen Funktionsgruppen des Gerätes im Verlauf dieser Bedienungsanleitung beschrieben. -
Seite 6: Ausprobieren
Um Dark Energy in einem MIDI-Setup ohne USB zu betreiben, verbinden Sie die MIDI-IN-Buchse mit der MIDI-Out-Buchse Ihres MIDI-Senders (z.B. MIDI- Masterkeyboard, Synthesizer Sequenzer). Der MIDI-Kanal des Dark Energy ist vom Werk auf Kanal 1 eingestellt. Der Kanalwechsel ist auf Seite 19 im Kapitel „USB/MIDI-Interface“ beschrieben. - Seite 7 Verstärker/Mixer ein. Drehen Sie nun langsam die Lautstärkeregelung auf und drücken Sie eine Taste auf Ihren Keyboard. Sie hören einen gleichförmigen Ton. Finden Sie eine angenehme Abhöhrlautstärke. Und nun folgt der Moment, auf den Sie schon so lange und höchst ungeduldig gewartet haben: Dark Energy ist spielbereit! Der gerade von Dark Energy produzierte Klang richtet sich nach den Einstellungen sämtlicher Bedienele-...
-
Seite 8: Funktionsübersicht
2. Funktionsübersicht Dark Energy‘s Aufbau entspricht einem klassischen monophonen Modulsynthesizer. Die Signalwege sind allerdings intern verdrahtet, dadurch ist Dark Energy sehr kompakt und übersichtlich zu bedienen. Die wichtigsten Modulationswege werden mit Hilfe von Schaltern bestimmt, über zusätzliche Buchsen können Steuerspannungen abgegriffen, sowie externe Signale zur Modulation verwendet werden. Das eingebaute MIDI-Interface erlaubt den einfachen Betrieb in einem MIDI-Setup. - Seite 9 Funktionsübersicht Dark EnerGy DOEPFER DOEPFER DARK ENERGY ANALOG SYNTHESIZER Outputs 15V AC (Audio Out) 400mA Gate Learn Midi In Stromversorgung (15V Wechselspannung, 400mA) CV-Ausgänge (für MIDI via USB) CV1: gesteuert über Midi-Notenbefehle, 1V/Octave, 0...+5V (intern verbunden mit dem VCO-Steuereingang für die Frequenz) MIDI-Eingang CV2: gesteuert über Midi-Pitchbend (wahlweise nullsymmetrisch...
-
Seite 10: Funktionsbeschreibung
Dark EnerGy Funktionsbeschreibung DOEPFER 3. Funktionsbeschreibung In diesem Abschnitt werden wir uns die einzelnen Module von Dark Energy mit sämtlichen Funktionen ge- nau anschauen, ebenso das Zusammenspiel der Module und schließlich die MIDI Funktionen. 3.1. Signalfluss Hüllkurven- Gate-Signal generator (ADSR) Hüllkurvensteuerspannung... - Seite 11 Funktionsbeschreibung Dark EnerGy DOEPFER DOEPFER Dark Energy...
-
Seite 12: Die Module
3.2. Die Module 3.2.1. VCO Als Signalquelle für das klangliche „Rohmaterial“ des Dark Energy dient der VCO oder alternativ der exter- ne Audio-Eingang. Der VCO liefert die Grundwellenformen Dreieck, Sägezahn und Rechteck mit variabler Pulsbreite. Er besitzt Modulationseingänge für Frequenz (Tonhöhe) und für die Pulsbreite der Pulswelle. - Seite 13 Um den VCO komplett abzuschalten, bringen Sie den Kurvenform-Schalter in die Mittelstellung (off), den PW-Regler auf Rechts- oder Linksanschlag und den PWM-Regler in Nullstellung. Machen Sie von dieser Möglichkeit gebrauch, wenn Sie z.B. ein externes Audiosignal dem Dark Energy über den External Audio Eingang zuführen und bearbeiten wollen.
-
Seite 14: Vcf
Es gibt mehrere Filtertypen. Der bei der subtraktiven Klangsynthese musikalisch ergiebigste und daher im Dark Energy verwendete, ist der 24 dB Tiefpass. Entsprechend dieser Bezeichnung beschneidet er mit einer bestimmten Stärke hohe Frequenzen und lässt tiefe passieren. Die Cutoff-, Eck- oder Grenzfrequenz bestimmt den Punkt, ab dem die Frequenzen beschnitten werden. - Seite 15 Funktionsbeschreibung Dark EnerGy DOEPFER • XM Source Schalter Dieser Schalter bestimmt die Quelle für die exponentielle Modulation der Cutoff Frequenz. Zur Auswahl stehen LFO2, die Hüllkurve (ADSR) oder keine Quelle (off). Der ADSR als XM-Quelle erzeugt einen dyna- mischen Klangverlauf. Diese Modulation gehört zu den Standardanwendungen der Klangsynthese, denn sie ermöglicht auf das Einfachste die Simulation des typischen Klangverlaufs der meisten akustischen Inst-...
-
Seite 16: Vca
Linksanschlag und den PWM-Regler in Nullstellung. Um ein externes Audiosignal hörbar zu machen, muss der VCA von Dark Energy geöffet sein. Das wiederum erreichen Sie, indem Sie den VCA Regler aufdrehen und/oder eine Note auf Ihrem Keyboard spielen, die mittels Envelope Generator (ADSR) den VCA öffnet. -
Seite 17: Adsr
(AM-Regler). • Audio Ausgangsbuchse Hier kann das Ausgangssignal des Dark Energy abgenommen werden. Der Pegel liegt bei maximal 1Vss. Die bisher besprochenen Module erzeugen oder bearbeiten das eigentliche Audiosignal. Die folgenden Mo- dule erzeugen dagegen Steuerspannungen zur Modulation der klangbestimmenden Parameter von VCO, VCF und VCA. -
Seite 18: Lfo1 Und Lfo2
Die Hüllkurve wird ausgelöst, sobald an ihrem internen Gate-Eingang ein Signal anliegt, welches von einem eingegangenen MIDI Note On-Befehl abgeleitet wurde. Anstelle dieses Signals kann auch ein externes Gate Signal (0/+5 bis +12V), welches an der Gate Buchse anliegt, zum Auslösen der Hüllkurve verwendet werden. Verwenden Sie diese Buchse, wenn Sie Dark Energy mit einem CV/Gate Sequenzer oder Key- board verwenden wollen. • Envelope Output Buchse Hier steht die vom ADSR erzeugte Steuerspannung zur Verfügung (ca. 0 bis +6V). Sie kann für zusätzliche... -
Seite 19: Usb/Midi Interface
– Wählen Sie den gewünschten MIDI-Kanal an Ihrem Steuergerät / Software-Sequenzer. – Drücken Sie den Learn-Taster auf der Rückseite von Dark Energy und halten sie ihn mindestens eine Sekunde lang gedrückt. Die LED blinkt und zeigt damit an, dass sich Dark Energy im Learn-Modus befindet. Die Verzögerung von 1 Sekunde wurde absichtlich vorgesehen, um ein versehentliches Auslösen des Lern-Modus zu verhindern. -
Seite 20: Midi To Cv Interface
DOEPFER 3.3.2. MIDI to CV Interface Da die Klangerzeugung von Dark Energy vollständig echt analog arbeitet und intern analoge Steuerspan- nungen und ein analoges Gate-Signal für das Triggern der Hüllkurve verwendet werden, besitzt Dark Ener- gy ein vollständiges USB/MIDI to CV/Gate Interface. -
Seite 21: Midi-Funktionen
Dark Energy am angeschlossenen Synthesizer auslösen kann. Nach Anwahl des Lernmodus am Dark Energy drückt man am Steuerkeyboard die Taste, der 0V Steuerspannung entsprechen sol- len – also der tiefst mögliche Ton, den Dark Energy spielen soll. Der MIDI-Kanal des Notenbefehls wird dabei vom Dark Energy als neuer MIDI-Kanal automatisch übernommen. Im normalen Betriebsmodus werden eintreffende Notenbefehle, die tiefer als der Referenzton sind, ignoriert, ebenso wie Notenbefehle, die mehr als 5 Oktaven über diesem Referenzton liegen, da... - Seite 22 (intern zugänglichen) MIDI-Thru-Ausgang. Hiermit ist es möglich, mehrere Dark Energy auf einem MIDI-Kanal zu kaskadieren und damit polyphon anzusteuern. Dieser Betriebsmodus erfordert die Nutzung der internen Link-Schnittstelle des Dark Energy. Sie wird erst durch eine Hardware- Modifikation zugänglich. Weitere Infos finden Sie auf Seite 25.
- Seite 23 Funktionsbeschreibung Dark EnerGy DOEPFER Das Tempo mit dem das Arpeggio abläuft, kann entweder von Dark Energy selber generiert, oder aber zu externen Geräten synchronisiert werden. Die Abspielrichtung, ist beim Dark Energy folgendermaßen definiert: Beginnend mit der ersten eingespielten Note des gedrückten Akkordes werden die Noten nacheinander, in der Reihenfolge in der sie betätigt wurden, abgespielt.
- Seite 24 Je nach Oktavlage wird die Sequenz nun noch um bis zu maximal 7 Oktaven transponiert abgespielt, bevor sie wieder bei der ‚ersten Note’ gestartet wird. (Die Tonerzeugung des Dark Energy umfasst bekanntlich 5 Oktaven. Töne, die über dem ‚höchsten’ Ton liegen, werden in diesem Falle unterdrückt. Dadurch können Pausen im Arpeggio entstehen, welche z.B.
-
Seite 25: Initialisierung Des Gerätes
Die Parameter des Dark Energy können auf die ab Werk voreingestellten Werte zurückgesetzt werden (Initialisierung des Dark Energy bzw. quasi ein ROM-Preset). Wenn Sie die vorgenommenen Einstellungen des Dark Energy nicht mehr wissen oder sich diese irrtümlich verstellt haben sollten (MIDI-Kanal, Referenznote, Controller-Nummer für CV4, Key-Assign-Mode, usw.), so kann Dark Energy durch die Initialisierung in den weksseitig eingestellten Zustand zurück gesetzt werden. -
Seite 26: Modifikationen
Kalibrierung einiger Parameter. Außerdem können Sie mehrere Geräte aneinander montieren. Auch diese Modifikationen sowie die Montage mehrerer Geräte sind in der gesonderten technischen Doku- mentation des Dark Energy beschrieben. Sie erhalten diese technische Dokumantation als Download auf unserer Website: www.doepfer.de -> Products -> Dark Energy -> Additional technical documentation Noch einmal: Bitte unterlassen Sie unbedingt jegliche „Bastelarbeiten“ am Dark Energy, ohne zuvor diese Dokumentation sorgfältig gelesen zu haben! -
Seite 27: Grundlagen Der Klangerzeugung
Dark EnerGy Grundlagen der Klangerzeugung DOEPFER 4. Grundlagen der analogen Klangerzeugung Falls Sie mit analogen Synthesizern noch nicht vertraut sind, sollten Sie diesen Abschnitt lesen, da hier auf die theoretischen Grundlagen der analogen Klangsynthese (subtraktive Synthese) eingegangen wird. Klang ist, sehr allgemein und einfach beschrieben, eine hörbare Schwankung des Luftdrucks. - Seite 28 Dark EnerGy Grundlagen der Klangerzeugung DOEPFER Hüllkurven- Gate-Signal generator (ADSR) Hüllkurvensteuerspannung Audio Audio Audio Oszillator Tastatur / Verstärker Filter (VCO) MIDI-Interface (VCA) (VCF) Audio- ausgang Tonhöhen- steuerspannung LFO-Steuerspannung Niederfrequernz- oszillator (LFO) Oszillator (VCO) Als klangliches „Rohmaterial“ werden bei analogen Synthesizern spannungsgesteuerte Oszillatoren (engl.
- Seite 29 Grad der „Unharmonizität“ hängt dabei von Stärke der LFO-Modulation und dem Verhältnis der Frequenzen von VCO und LFO ab. Hier gilt: Probieren geht über Studieren. Der VCO von Dark Energy ermöglicht beide Modulationsarten, bei Bedarf auch gleichzeitig. Als Modulationsquelle dient jeweils der LFO im Schwin- gungsbereich „hi“.
- Seite 30 Cutoff-Frequenz des Filters. Wie auch beim Oszillator entstehen in der resultierenden Wellenform neue Obertöne und damit sehr dynamische und ausdrucksvolle, vielfach auch sehr geräuschhafte Klänge. Das Filter des Dark Energy besitzt sogar zwei parallele Modulationseingänge mit unterschiedlicher Charakteristik. Der XM-Regler steuert die Intensität der exponentiellen Frequenzmodulation. Bei der exponentiellen FM haben Änderungen der Steuerspannung proportionale Änderungen im Tonintervall zur Folge.
- Seite 31 Hüllkurvengenerator oder der LFO. Der VCA steuert somit die Artikulation, d.h. den Lautstärkeverlauf des Klanges und startet bzw. stoppt den Ton, je nachdem, ob Dark Energy einen Notenbefehl erhält oder nicht. Die bisher beschriebenen Komponenten oder Module VCO, VCF und VCA erzeugen bzw. verändern das, am Ausgang von Dark Energy, hörbare Audiosignal.
-
Seite 32: Sound-Beispiele
Sound-Beispiele Dark EnerGy DOEPFER 5. Sound-Beispiele In diesem Kapitel zeigen wir einige Sound-Beispiele des Dark Energy mit einer kurzen Erklärung der ver- wendeten Einstellungen. Durch das „Nachbauen“ und Modifizieren dieser Klangeinstellungen werden Sie mit den Möglichkeiten von Dark Energy schnell vertraut. Wir wünschen viel Vergnügen! 1. Start-Up Die erste Klangeinstellung zeigt einen sehr typischen und bewusst einfachen Synthesizer-Sound. Er lässt sich musikalisch vielseitig einsetzen und vor allem als Ausgangspunkt für zahllose Eigenkreationen ver-... - Seite 33 Sound-Beispiele Dark EnerGy DOEPFER 2. Basic Bass Der zweite Beispiel-Sound zeigt einen einfachen und vielseitig einsetzbaren Bass. Der Oszillator liefert Sägezahn- und Rechteckwelle. Letztere wird von LFO 2 leicht in der Pulsweite modu- liert um den Klang voller und lebendiger zu machen. Experimentieren Sie mit den Parametern, vor allem mit VCF Freq und Resonanz, dann mit den ADSR-Parametern.
- Seite 34 Sound-Beispiele Dark EnerGy DOEPFER 3. Energy Pad Ein einfacher klassischer Flächenklang: Wenn Sie mehrere Stimmen mit minimal veränderten Klangeinstel- lungen aufnehmen und übereinander schichten, erhalten Sie superfette Flächensounds. Ein langsamer Hüllkurvenverlauf steuert Lautstärke (AM) und Filterfrequenz (VCF XM). Der Oszillator liefert Dreieck- und Rechteckschwingung, letztere mit von LFO2 langsam modulierter Pulsweite (PM).
- Seite 35 Dark EnerGy DOEPFER 4. Metallic Lack Hier produziert Dark Energy metallische Percussion-Sounds. Sie entstehen mit Hilfe der Frequenzmodu- lation die, wie wir wissen, ganz besonders für inharmonische und geräuschhafte Sounds geeignet ist. Der Klang ist mit Einschränkungen tonal spielbar. Das Filter arbeitet mit voller Resonanz, es schwingt also selbst und arbeitet daher als Oszillator, dessen Frequenz via LM-Regler moduliert wird.
- Seite 36 DOEPFER 5. R2D2 on Acid Hier erzeugen Dark Energy‘s LFOs eine Art Minisequenz. Der Oszillator liefert nur die Pulswelle, die durch LFO2 so stark moduliert wird, dass das Signal im Rhythmus der LFO2-Geschwindigkeit immer wieder unterbrochen wird (Pulsweite null). LFO2 moduliert zusätzlich das Filter und erzeugt sprunghafte Klangän- derungen.
- Seite 37 Sound-Beispiele Dark EnerGy DOEPFER 6. Almost Sync Dieser Sound lässt sich gut als Bass oder – in höheren Lagen – als drahtiger Keyboard-/Lead-Sound verwenden. Die Pulsweite der Rechteckwelle wird hier im Audiobereich von LFO2 moduliert und liefert den drahtigen, entfernt an einen Oszillator-Sync erinnernden Effekt. Filter und VCA werden in gewohnter Weise von der perkussiv eingestellten Hüllkurve gesteuert.
- Seite 38 Sound-Beispiele Dark EnerGy DOEPFER 7. Perco-Bass Eine abgewandelte Version des vorhergehenden Sounds findet sich hier. Die Hüllkurve ist sehr kurz und perkussiv, die hohe Resonanz des Filters betont den perkussiven Charakter noch deutlicher. Wird der ADSR im Range-Modus „hi“ betrieben, kann man die Attack- und Release-Parameter ein wenig aufdrehen. Die Hüllkurve behält dabei ihren extrem perkussiven Charakter, es werden aber Knackgeräusche vermie- den.
- Seite 39 Sound-Beispiele Dark EnerGy DOEPFER 8. Popcorn Dieser – zugegebenermaßen sehr einfach gestrickte Sound – ist ein Klassiker, der Wiedererkennungswert maximal hoch. Er zeigt noch einmal im Detail die Verwendung des Filter als Oszillator: Die Resonanz ist voll aufgedreht d.h., das Filter schwingt. Der Schalter „VCF Track“ befindet sich in der Stellung „full“, das Filter lässt sich so in Halbtönen gestimmt über die Tastatur Ihres Keyboards spielen. Der Oszillator ist gar nicht in Betrieb. Die sehr kurze Hüllkurve beschränkt sich auf einen einfachen AD-Verlauf.
- Seite 40 In Anlehnung an den vorangegangenen Sound verbleiben wir in der 70er Jahre Klangästhetik und schrau- ben uns eine Synthie-Drum zurecht. Je nach Filter-Cutoff Einstellung produziert Dark Energy ein typisches „Piuuh“ oder eine weiche Bassdrum. Die Hüllkurve moduliert hier die VCO-Tonhöhe (FM) und die Filter-Cutoff (XM). Die lineare Filtermodulation (LM) macht den Klang etwas „noisiger“. Das Filter-Tracking ist abgeschaltet, denn dieser Sound braucht nicht tonal spielbar zu sein. Der Decay-Parameter der Hüllkurve hat ebenfalls starken Einfluss auf das...
- Seite 41 Sound-Beispiele Dark EnerGy DOEPFER 10. Bright Energy Ein Sound, der sich, vor allem in Verbindung mit einem Step-Sequenzer, bestens für Anwendungen in der „modernen elektronischen Tanzmusik“ eignet. Wichtigste und effektivste Klangparameter sind hier die Filtereinstellungen (Freq, XM und Reso) sowie der Decay-Parameter der Hüllkurve. Sorgfältiger Abgleich dieser Parameter zueinander liefert eine Vielzahl typischer Klänge.
- Seite 42 Schließen Sie beispielsweise einen Drumcomputer oder einen Ausgang Ihrer Audiokarte an Dark Energy‘s External Audio Eingang an. Starten Sie z. B. einen Drumloop. Der Loop läuft durch Dark Energy‘s Filter und wird, entsprechend der Freq-Reglerstellung im Klang verändert. Sie hören den Loop auch ohne betätigen der Hüllkurve, da der Regler „VCA“...
- Seite 43 Sound-Beispiele Dark EnerGy DOEPFER Eigene Sounds Nachdem Sie nun diese Bedienungsanleitung durchgearbeitet haben, sich mit alle Funktionen Dark Energy‘s vertraut gemacht, Soundbeispiele ausprobiert und ggf. einiges über die technischen Grundlagen der Klangerzeugung gelernt haben, können Sie problemlos und sicher recht zielorientiert, Klänge selber erstellen.
-
