DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 1231

A-175
DUAL VOLTAGE INVERTER
6. Patch-Vorlage

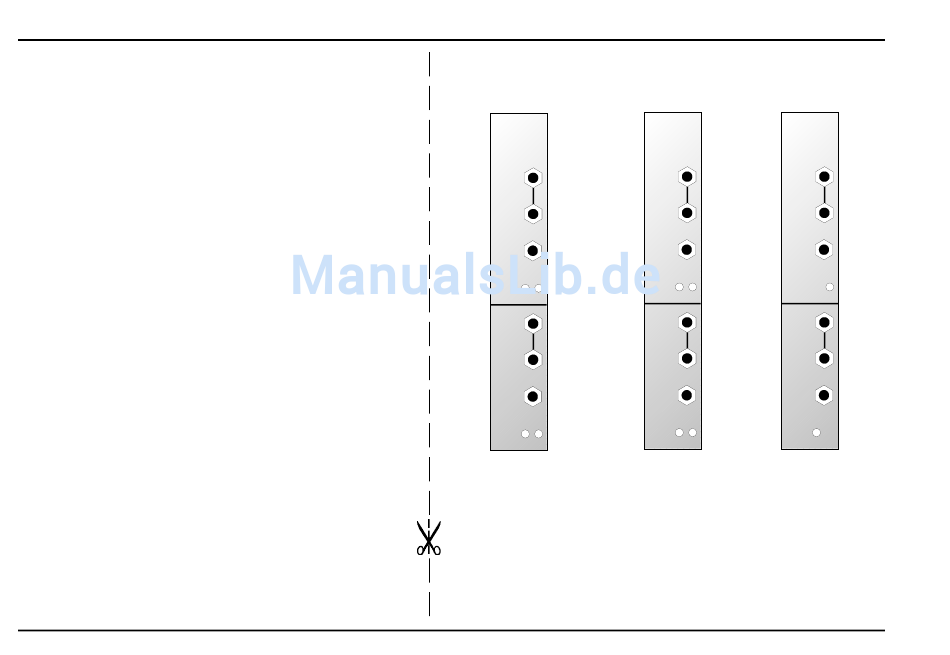

Die folgenden Abbildungen des Moduls dienen zur
Erstellung eigener Patches. Die Größe einer Ab-
bildung ist so bemessen, daß ein kompletter 19"-
Montagerahmen auf einer DIN A4-Seite Platz fin-
det.
Fotokopieren Sie diese Seite und schneiden Sie
die Abbildungen dieses und anderer Module aus.
Auf einem Blatt Papier können Sie dann Ihr indivi-
duelles Modulsystem zusammenkleben.
Kopieren Sie dieses Blatt als Vorlage für eigene
Patches mehrmals. Lohnenswerte Einstellungen
und Verkabelungen können Sie dann auf diesen
Vorlagen einzeichnen.
P
• Verkabelungen mit Farbstiften
einzeichnen
6
System A - 100
A-175
VOLT. INV.
In
In
Inv.
Out
Ctr.
- +
In
In
Inv.
Out
Ctr.
- +
doepfer
A-175 A-175
VOLT. INV. VOLT. INV.
In In
In In
Inv. Inv.
Out Out
Ctr. Ctr.
- + - +
In In
In In
Inv. Inv.
Out Out
Ctr. Ctr.
- + - +
