DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 381

oepfer
H
Dieser Eingang ist nur für Modulationen im
Audio-Bereich (> 50 Hz) geeignet, da es
sonst auf Grund der Wechselspannungs-
kopplung zu Tonhöhenverschiebungen kom-
men könnte.
$ H-SYNC •
Die Buchsen $ und % sind die Eingänge zur Synchro-
nisation des VCO's; die Buchse $ ermöglicht "Hard
Sync", die Buchse % hingegen "Soft Sync".
& PCV
Am Steuerspannungs-Eingang & führen Sie das
Signal zur Steuerung der Pulsweite der vom VCO
generierten Pulswelle zu. Der Pegel der zugeführten
Steuerspannung ist mit dem Abschwächer 6 einstell-
bar. Abb. 15 zeigt die Pulsweiten-Modulation mit ei-
nem LFO.
• ( • )
/
Die Buchsen / bis = sind die Ausgänge des VCO's,
an denen Sie die Wellenformen Pulswelle (/), Säge-
zahnwelle ((), Dreieckwelle ()) und Sinuswelle (=)
abgreifen können.
Die Frequenz ist für alle Wellen an den Ausgängen /
bis = identisch.
System A - 100
% S-Sync
• =
LFO

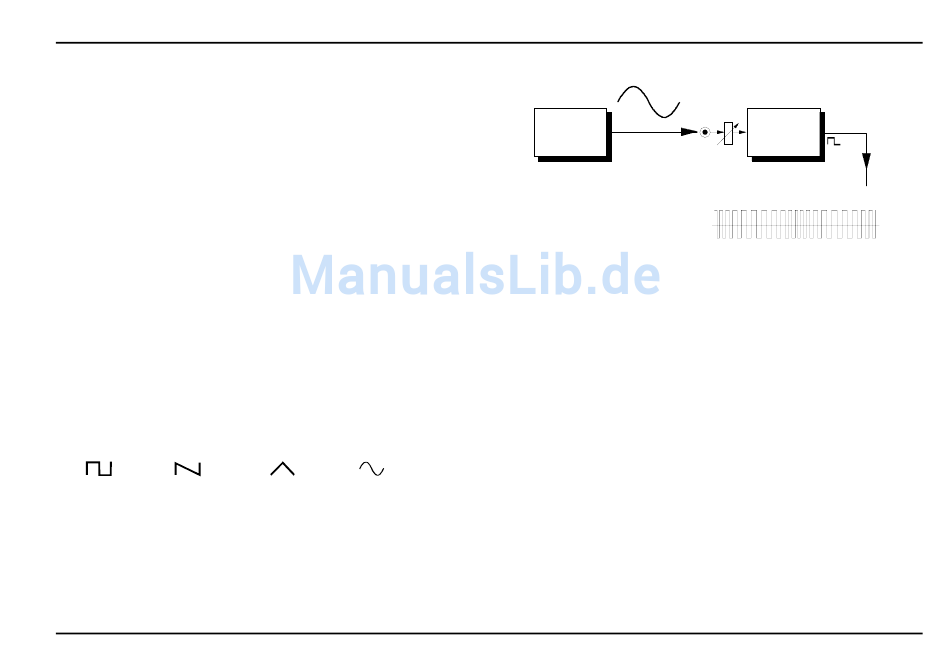

Abb. 15: Modulation der Pulsweite mit LFO
A-111
High-End-VCO
PCV
A-111
13
