3. Bedienkomponenten
1 Lev.
Mit diesem Abschwächer stellen Sie den Eingangspe-
gel des zu filternden Signals ein, das dem Filterein-
gang $ zugeführt wird.
H
Falls das Ausgangssignal des Filters verzerrt
klingt, drehen Sie diesen Regler zurück, es
sei denn, Sie wünschen diesen Effekt für
spezielle Klänge.
2 Freq.
Mit diesem Regler stellen Sie die Cut-Off-Frequenz f
ein, ab der das Filter die oberen Frequenzanteile ab-
schneidet.
In der Maximalposition ist das Filter völlig geöffnet. Je
weiter Sie das Filter "zudrehen", desto mehr werden
obere Frequenzanteile abgeschnitten (s. Abb. 1) - der
Klang wird dumpfer - bis in der Position "0" das Filter
völlig geschlossen ist (kein Ausgangsignal mehr).
System A - 100
CV
Out

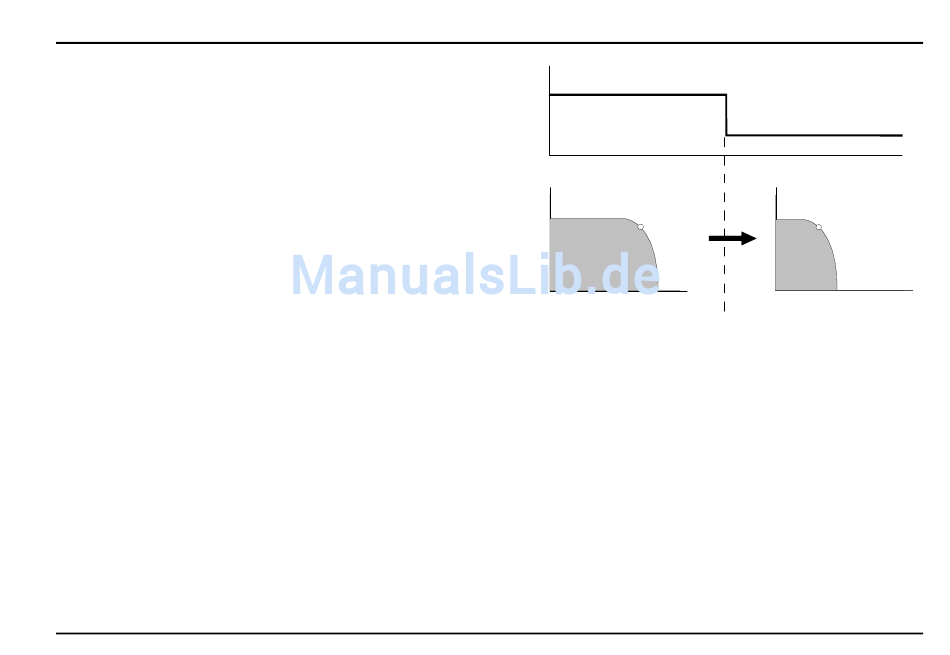

Abb. 1: Tiefpaß-Filtern weißen Rauschens
c
3 FCV
Falls Sie die Cut-Off-Frequenz des Filters per Steuer-
spannung am CV-Eingang § steuern oder modulieren
möchten (s. Abb 1), stellen Sie mit dem Abschwächern
3 den Pegel der Steuerspannung ein.
A-105 / A-122
Out
f c
Freq.
f c
Freq.
3
