DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 751

A-134
Voltage Controlled Panning
4. Bedienkomponenten
1 LEDs
Die LEDs 1 dienen zur Kontrollanzeige der Signal-
verteilung bezüglich der Ausgänge %, & und /; dies
ist abhängig von der Art des Umblendens:
Eingangsseitiges Umblenden:
Hierbei entspricht die linke LED dem Audio-Eingang
§, die rechte dem Audio-Eingang $. Die LEDs zeigen
den Signalanteil der beiden Eingangssignale am Mix-

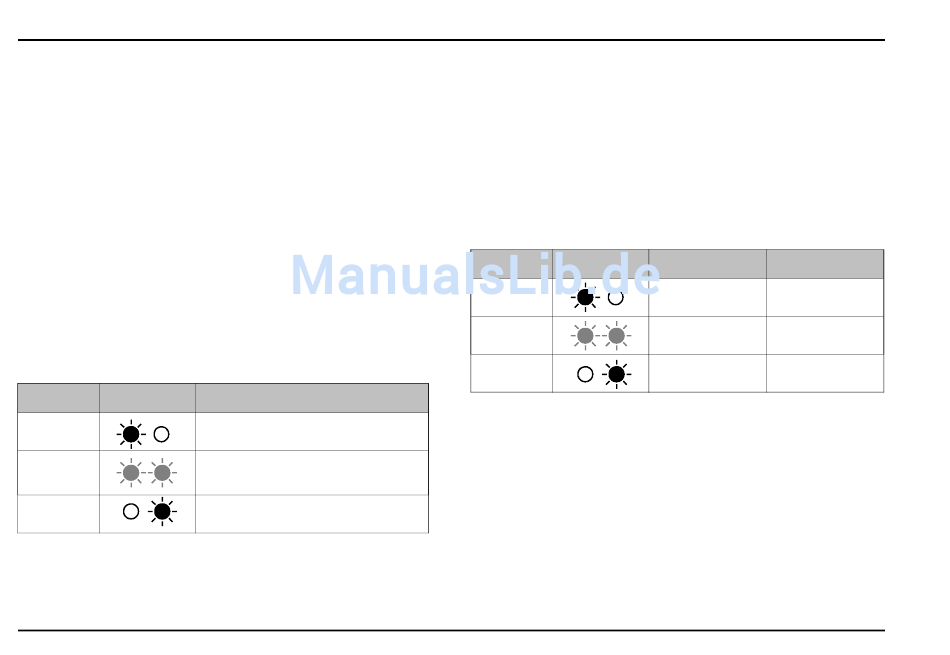

Ausgang & an. Tabelle 1 zeigt die Resultate bei
unbeschalteten CV-Eingängen und verschiedenen
Einstellungen des Pan-Reglers.
Pan LEDs
0
5
10
Tabelle 1: eingangsseitiges Umblenden
4
System A - 100
Mix Output
nur Signal von Audio In 1
Signale von Audio In 1 und
Audio In 2 zu gleichen Teilen
nur Signal von Audio In 2
Ausgangsseitiges Umblenden:
Beim ausgangsseitigen Umblenden entspricht die
linke LED dem linken Audio-Ausgang %, die rechte
dem rechten Audio-Eingang /. Die LEDs zeigen die
Position im Stereo-Panorama an den beiden Audio-
Ausgängen an. Tabelle 2 zeigt die Resultate bei unbe-
schalteten CV-Eingängen und verschiedenen Einstel-
lungen des Pan-Reglers.
Pan LEDs
0
5
10
Tabelle 2: ausgangsseitiges Umblenden
doepfer
Left Output Right Output
100 % 0 %
50 % 50 %
0 % 100 %
