doepfer
3. Bedienkomponenten
1 Freq.
Mit diesem Regler stellen Sie die Cut-Off-Frequenz f
ein, ab der das Filter die oberen Frequenzanteile
abschneidet. In der Maximalposition ist das Filter völlig
geöffnet. Je weiter Sie das Filter "zudrehen", desto
mehr werden hohe Frequenzanteile abgeschnitten -
der Klang wird dumpfer (s. Abb. 1) - bis in der Position
"0" das Filter völlig geschlossen ist (kein Ausgangsi-
gnal mehr).
CV
Out
f c
Freq.

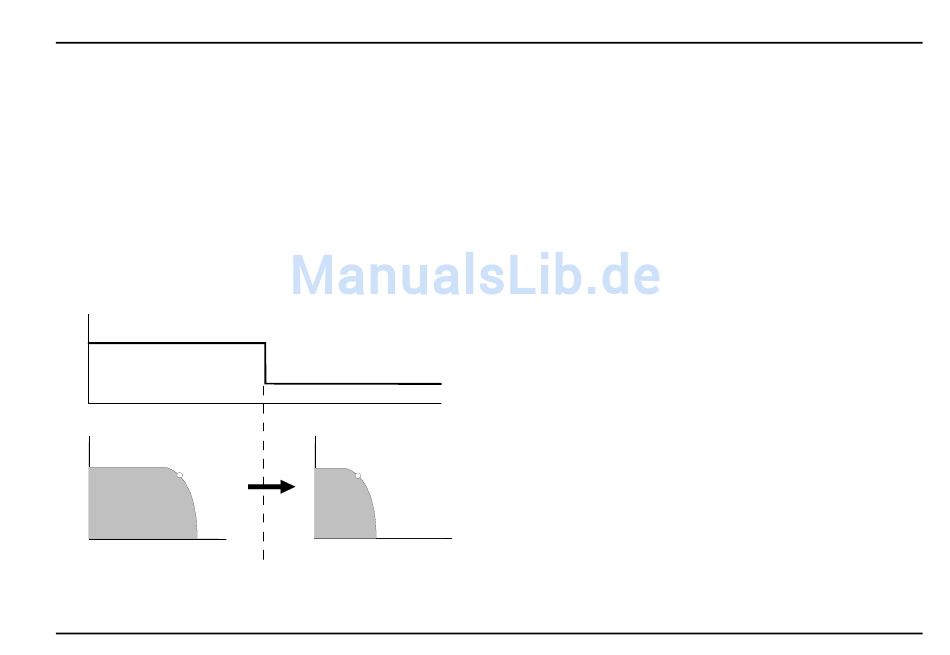

Abb. 1: Tiefpaß-Filtern weißen Rauschens
System A - 100
c
Out
f c
Freq.
2 CV 2
3 CV 3
Falls Sie die Cut-Off-Frequenz des Filters per Steuer-
spannung an den CV-Eingängen " und/oder § steu-
ern oder modulieren möchten (s. Abb 1), stellen Sie
mit den Abschwächern 2 und/oder 3 den Pegel der
Steuerspannungen ein.
4 Lev.
Mit diesem Abschwächer stellen Sie den Eingangspe-
gel des zu filternden Signals ein, das dem Filterein-
gang $ zugeführt wird.
H
Falls das Ausgangssignal des Filters verzerrt
klingt, drehen Sie diesen Regler zurück, es
sei denn, Sie wünschen diesen Effekt für
spezielle Klänge.
5 Res.
Mit diesem Regler stellen Sie die Resonanz (engl.
emphasis, resonance) des Filters ein, wodurch die
Ausgangspegel von Frequenzen im Bereich um die
Cut-Off-Frequenz f
angehoben werden (s. Abb. 2).
C
Auf diese Weise können Sie bestimmte Frequenzan-
teile eines Klanges im Bereich um die Cut-Off-
Frequenz verstärken. Nahe der Maximalposition des
A-120
VCF 1
3
