Equalizer-Nachbildung
Das Patch in Abb. 4 zeigt die Nachbildung eines
Equalizer's. Einem Mixer A-138 werden dazu folgende
Signale zugeführt:
• Input 1: invertiertes Signal nach Durchlaufen der
Filterbank
• Input 2: Signal nach Durchlaufen der Filterbank
• Input 3: Original-Audio-Signal
Mittels der Abschwächer "In 1" bis "In 3" des Mixer's
stellen Sie dann folgende Signalanteile ein:
• In 1:
Anteil der Absenkung
• In 2:
Anteil der Anhebung
• In 3:
Anteil des Original-Audio-Signals
Zur Nachbildung des Equalizer's stellen Sie die Poten-
tiometer des Mixer's gemäß der obigen Tabelle ein.
Natürlich sind auch sämtliche Zwischenstufen möglich,
wobei sich das Audio-Signal am Ausgang des Mixer's
gemäß folgender "Formel" ergibt:
Audio Out = - In 1 • Filtersignal
+ In 2 • Filtersignal
+ In 3 • Originalsignal
System A - 100
Poti
In 1
In 2
In 3
P
Audio
In
A-128

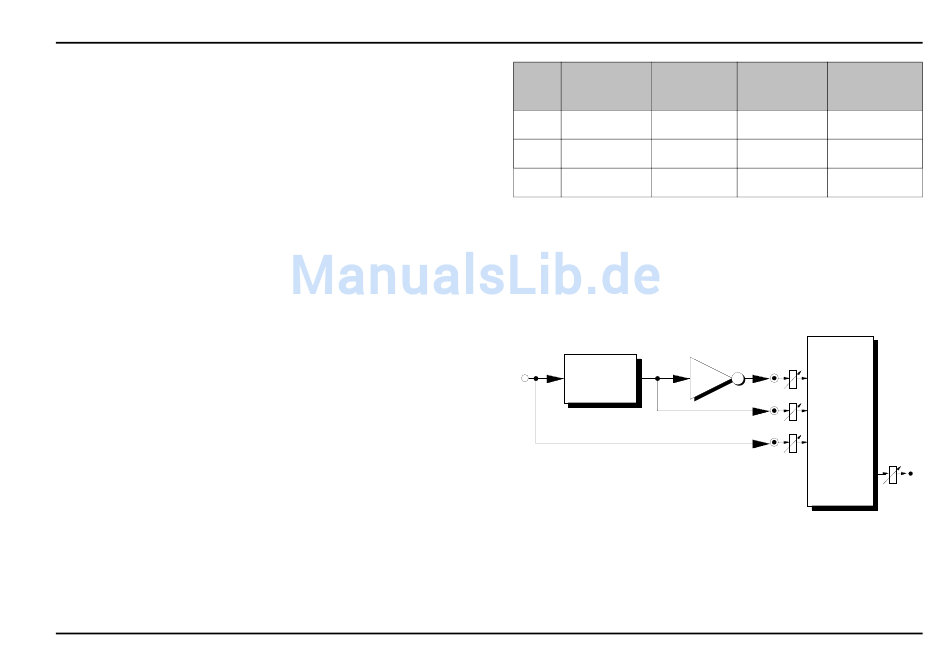

Abb. 4: Nachbildung eines Equalizer's
Fixed Filter Bank
nur nur Original
Original Filterbank + Anhebung
0 0
0 10 0 ... 10
10 0
Wenn Sie vor die Eingänge des Mixer's je
einen VCA schalten, können Sie die drei
Signalanteile per Steuerspannung steuern.
A-175
A-128
Original
+ Absenkung
0 0 ... 10
0
10 10
A-138
MIXER
In 1
Input 1
In 2
Input 2
In 3
Input 3
Out
Output
Audio
Out
