6. Patch-Vorlage

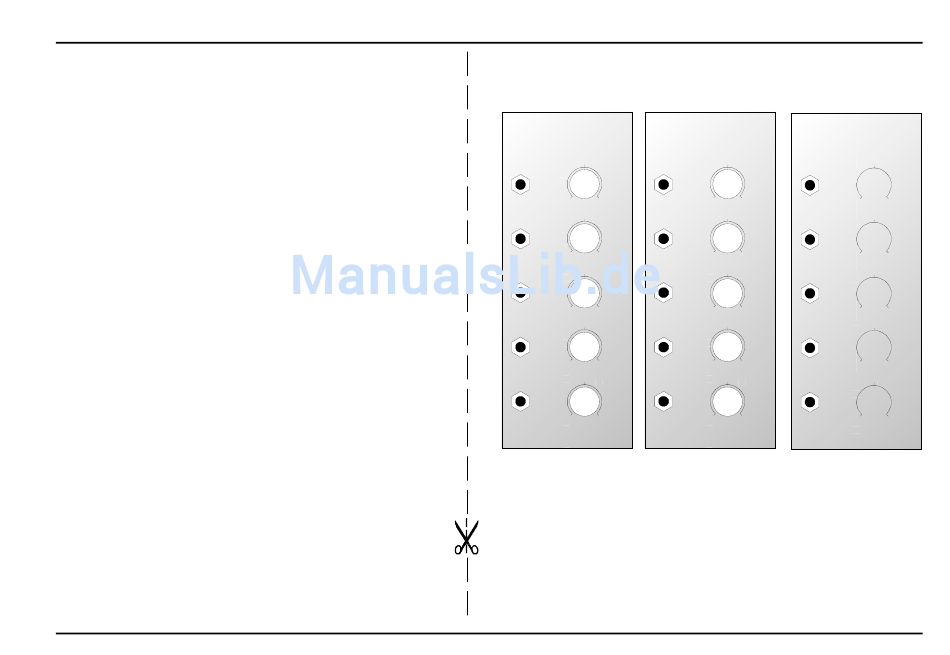

Die folgenden Abbildungen des Moduls dienen zur
Erstellung eigener Patches. Die Größe einer Ab-
bildung ist so bemessen, daß ein kompletter 19"-
Montagerahmen auf einer DIN A4-Seite Platz fin-
det.
Fotokopieren Sie diese Seite und schneiden Sie
die Abbildungen dieses und anderer Module aus.
Auf einem Blatt Papier können Sie dann Ihr indivi-
duelles Modulsystem zusammenkleben.
Kopieren Sie dieses Blatt als Vorlage für eigene
Patches mehrmals. Lohnenswerte Einstellungen
und Verkabelungen können Sie dann auf diesen
Vorlagen einzeichnen.
P
• Verkabelungen mit Farbstiften
einzeichnen
• Regler- und Schalterstellungen
in die weißen Kreise schreiben
oder einzeichnen
System A - 100
A-120
LOW PASS FILTER
CV 1
0
CV 2
0
CV 3
0
Audio In
0
Audio Out
0
VCF 1 A-120 VCF 1
LOW PASS FILTER
CV 1
Freq. Freq.
10 0 10
CV 2
CV 2 CV 2
10 0 10
CV 3
CV 3 CV 3
10 0 10
Audio In
Lev. Lev.
10 0 10
Audio Out
Res. Res.
10 0 10
A-120
VCF 1
A-120
VCF 1
LOW PASS FILTER
CV 1
Freq.
10
0
CV 2
CV 2
10
0
CV 3
CV 3
10
0
Audio In
Lev.
0 10
Audio Out
Res.
0 10
