3. Funktionsprinzip
Das Modul A-124 enthält intern die drei Filter Tiefpaß,
Hochpaß und Bandpaß. Die Signale des Tiefpaß- und
Hochpaß-Filters werden gemischt und stehen am
Mischausgang % zur Verfügung. Mit dem Mix-Regler
5 bestimmen Sie den jeweiligen Anteil von Tief- und
Hochpaß.
In der Minimalposition "LP" des Mix-Reglers liegt am
Mischausgang ein reines Tiefpaß-Filter (engl. low
pass) an, das aus einem Klangspektrum die hohen
Frequenzanteile ausfiltert, während es die niedrigen
ungehindert passieren läßt. Der Parameter Filterfre-
quenz f (engl. cut-off-frequency) bestimmt dabei den
C
Punkt, ab der dieser Effekt auftritt (s. Abb. 1).
In der Maximalposition "HP" des Mix-Reglers liegt am
Mischausgang ein reines Hochpaß-Filter (engl. high
pass) an. Dieses verhält sich genau umgekehrt wie
das Tiefpaßfilter: während höhere Frequenzen als die
Filterfrequenz f das Filter ungehindert passieren, wer-
C
den tiefere Frequenzanteile gedämpft (s. Abb. 1).
In der Mittelstellung des Mix-Reglers erhalten Sie eine
symmetrische Bandsperre (engl. notch), die bei ei-
nem Klangspektrum einen Bereich um die Filterfre-
quenz unterdrückt (s. Abb. 1).
System A - 100
Out
Out

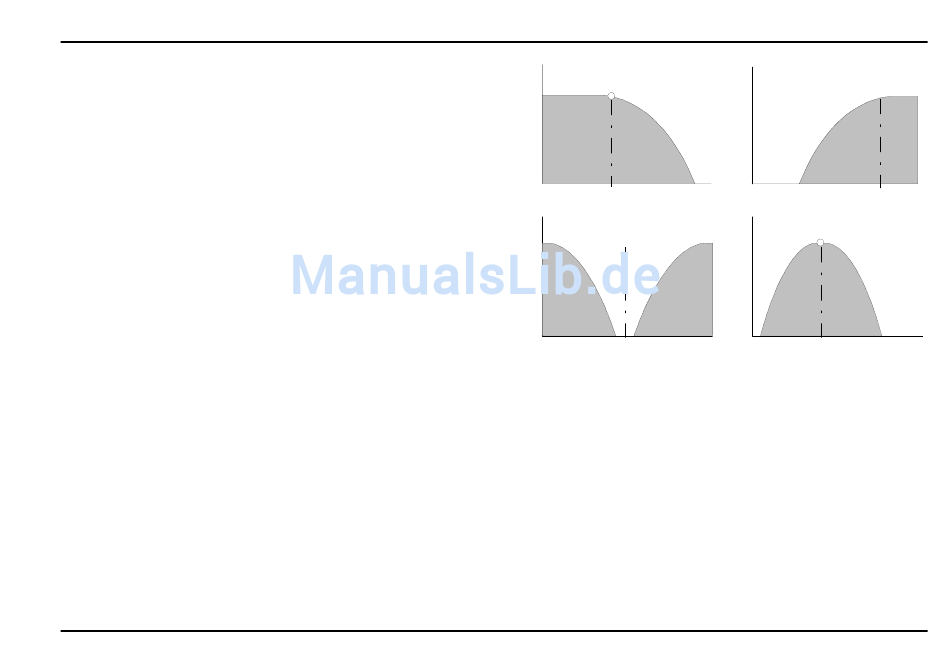

Abb. 1: typische Durchlaßkurven der 4 Filterarten
Steht dieser Regler außerhalb der MIttelstellung, ist
die Bandsperre asymmetrisch, d.h. je nach Stellung
überwiegt der Anteil des Tief- oder Hochpasses.
Beim Bandpaß-Filter, für das ein eigener Ausgang
zur Verfügung steht, werden beide Enden des Spek-
trums in gleicher Weise bedämpft (s. Abb. 1). Die
Filterfrequenz f
bezeichnet.
VCF 5
Out
Low Pass
Freq.
f c
Out
Notch
Freq.
f c
wird hier auch als Mittenfrequenz
C
A-124
High Pass
Freq.
f c
Band Pass
Freq.
f c
