3. Grundlagen
3.1 Wellenformen
Das Modul A-111 liefert gleichzeitig vier verschiedene
Wellenformen. Die generierten Signale haben alle die
gleiche Tonhöhe, da für alle die Steuerspannungen an
den Eingängen ! und " frequenzbestimmend sind.
Sägezahnwelle
Am Ausgang / steht Ihnen eine Sägezahnwelle zur
Verfügung. Sie klingt "schneidend" und ist sehr ober-
tonreich. Sie enthält sämtliche Harmonische der
Grundfrequenz, wobei deren Amplituden linear mit
wachsender Ordnungszahl abnehmen (also 1/2, 1/3,
1/4, ... etc.; s. Abb. 1).
Sägezahnwellen eignen sich hervorragend zur Syn-
these von Klängen, die reich an Obertönen sind (z.B.
streicher-, blechbläser-
Klänge), sowie als Instrumentsignal beim Vocoder.
Pulswelle
Der VCO liefert am Ausgang = eine Pulswelle. Sie
können die Pulsweite (s. Abb. 2) manuell einstellen
oder per Steuerspannung verändern (Pulsweitenmo-
dulation).
System A - 100
und stimmenähnlichen
100%
0%
f f f
1 2 3

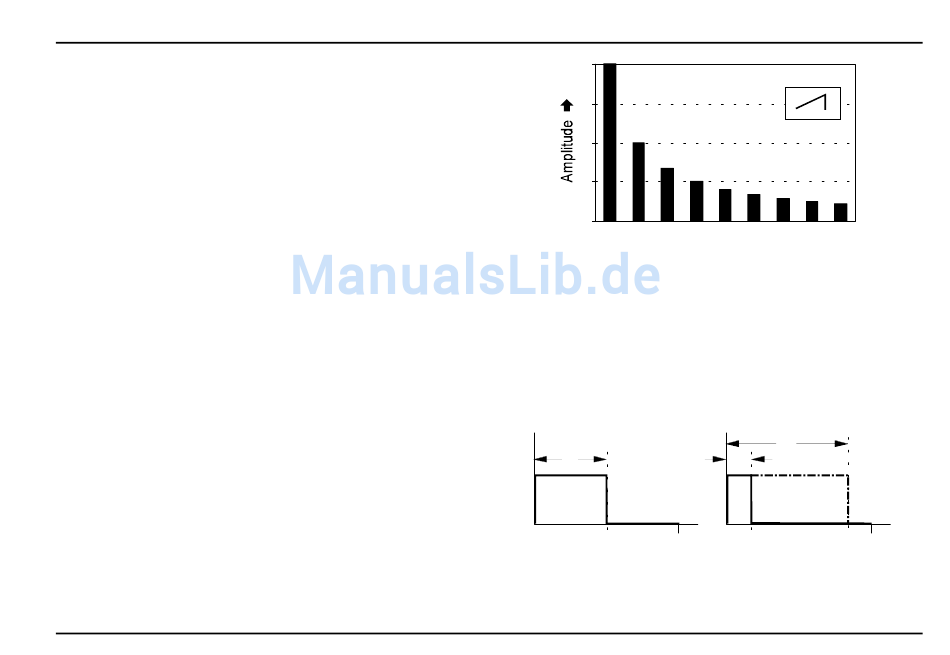

Abb
Obertonspektrum einer Sägezahnwelle
Eine symmetrische Pulswelle (engl. square wave),
d.h. die Pulsweite beträgt 50 %, enthält nur die unge-
raden Harmonischen der Grundfrequenz (s. Abb. 3)
und besitzt den typischen "hohlen" Klang.
a
1/f
Abb. 2: verschiedene Pulsweiten einer Pulswelle
A-111
High-End-VCO
f
f f f f f f
6
4 5 7 8 9
Harmonische ➨
. 1:
c
b
1/f
3
