A-163
VC Frequency Divider

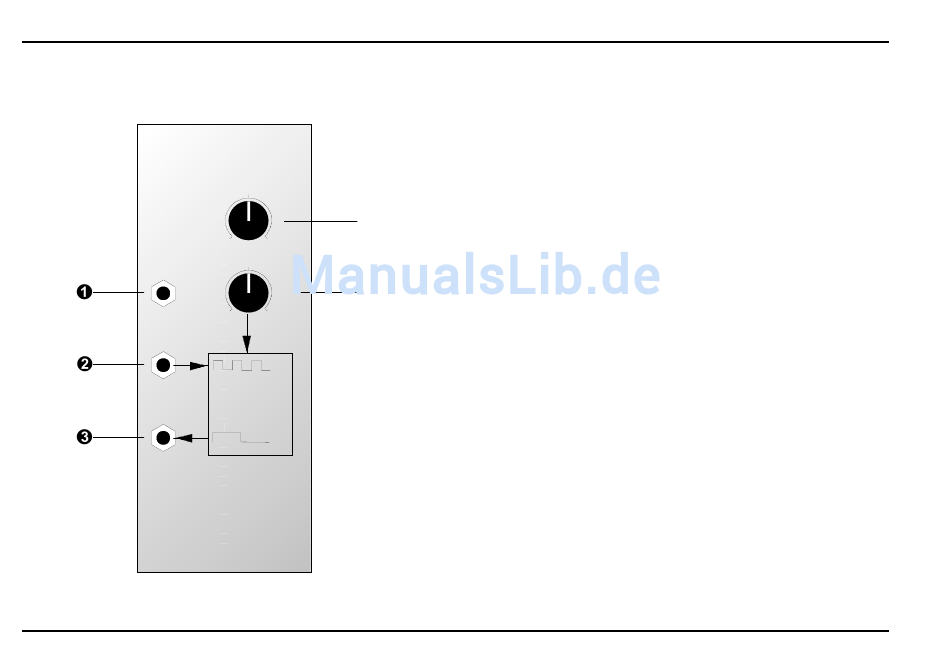

2. VDIV - Übersicht
A-163
VC Frequ. Divider
Manual
CV In
In
Out
2
System A - 100
VDIV
➀
10
0
➁
CV
-5 +5
Divide
by N
Bedienkomponenten:
1 Manual : Regler zur manuellen Einstellung des
Teilerfaktors
2 CV : Abschwächer
Steuerspannung an Eingang ! zur
spannungsgesteuerten
bzw. Modulation des Teilerfaktors
Die Skala des CV-Reglers 2 ist bei der ersten
Frontplatten-Serie irrtümlich mit 0...10 statt mit -5...+5
beschriftet. Die Angaben in dieser Anleitung sind kor-
rekt, d.h. Linksanschlag = -5, Mittelstellung = 0,
Rechtsanschlag = +5.
Ein- / Ausgänge:
! CV In : Eingang für Steuerspannung
" In : Eingang für Audio-Signal
§ Out : Ausgang des Frequenzteilers
