A-110
VCO

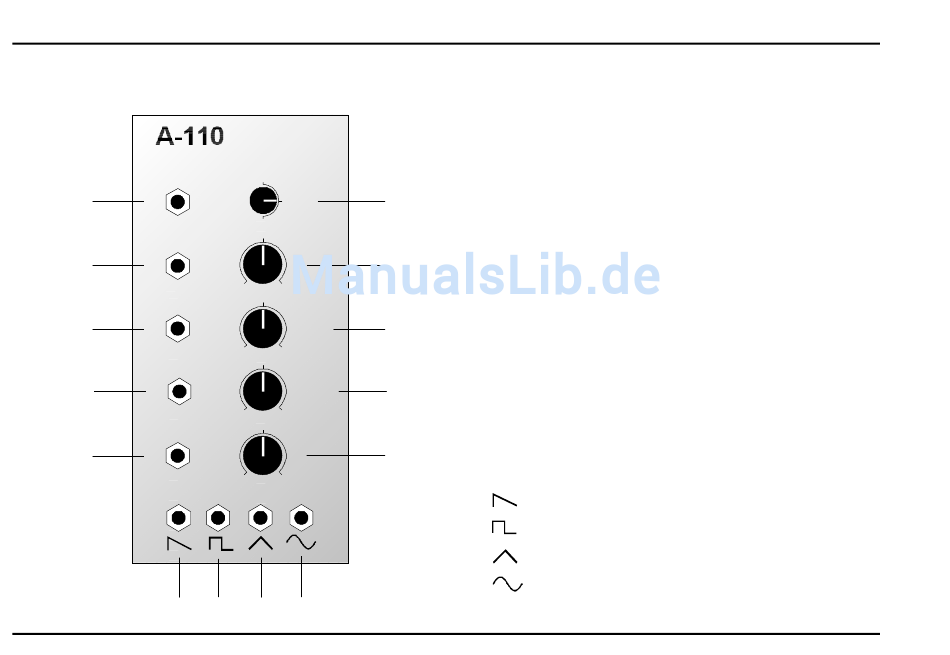

2. VCO - Übersicht
SYNC
–
CV 1
—
CV 2
˜
PW CV 1
™
PW CV 2
š
› œ
2
System A - 100
VCO
STANDARD VCO
-2
Range
➀
0
+2
Tune
➁
0 10
➂
CV 2
10
0
➃
PW
0 10
PW CV 2
➄
0 10
 ž
Bedienkomponenten:
1 Range: 5-stufiger Wahlschalter für Oktavlage
2 Tune: Regler für Feinabstimmung
3 CV 2: Abschwächer für Steuerspannung am
Eingang CV 2 (˜)
4 PW: Regler für Pulsweite
5 PW CV 2: Abschwächer für Steuerspannung am
Eingang PW CV 2 (š)
Ein- / Ausgänge:
! SYNC: Synchronisations-Eingang
" CV 1: 1. Eingang für Steuerspannung
dto. 2., Pegel regelbar mit ➂
§ CV 2:
$ PW CV 1: 1. Eingang für Pulsweitensteuerung
dto. 2., Pegel regelbar mit ➄
% PW CV 2:
: Sägezahnwellen-Ausgang
&
: Pulswellen-Ausgang
/
: Dreieckwellen-Ausgang
(
: Sinuswellen-Ausgang
)
