1. Einführung

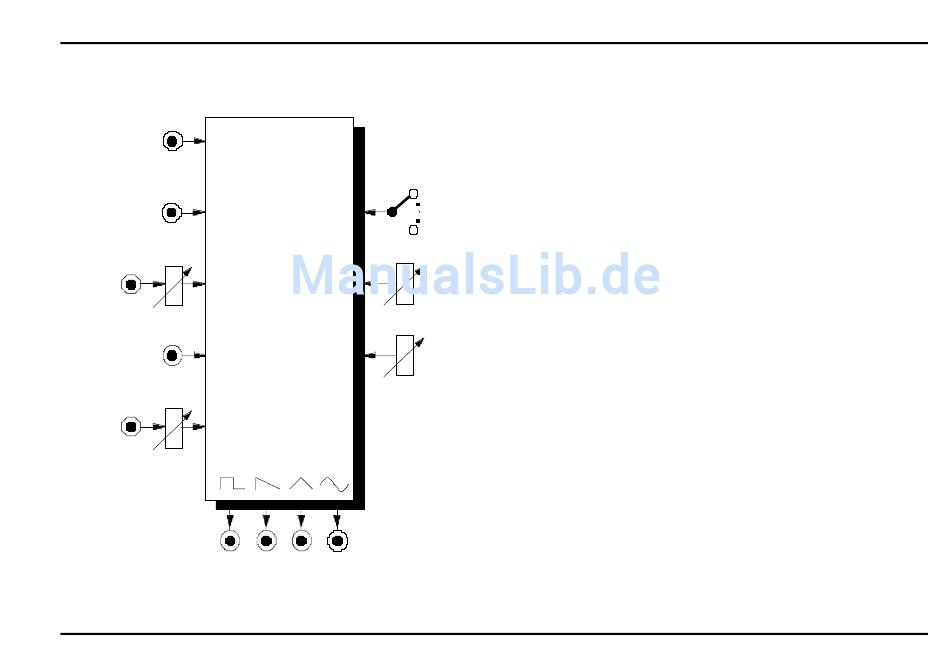

Das Modul A-110 (VCO) ist ein spannungsgesteuerter
Oszillator (engl. voltage-controlled oscillator).
Der VCO produziert Frequenzen in einem Tonumfang
von ca. 10 Oktaven, wobei vier Wellenformen gleich-
zeitig zur Verfügung stehen: Puls-, Sägezahn-,
Dreieck- und Sinus-Welle.
Die Frequenz des VCO's wird bestimmt durch die
Stellung des Range-Schalters und Tune-Reglers und
durch die Steuerspannungen an den CV-Eingängen.
Mithin bietet der VCO die Möglichkeit der Frequenz-
modulation. Die Fußlage (Oktavlage des tiefsten
Tones) können Sie mit einem Wahlschalter einstellen.
Der Tune-Regler dient zur Feinabstimmung (engl.
tune) der VCO-Frequenz.
Bei der Pulswelle können Sie die Pulsweite (engl.
pulse width) manuell oder per Steuerspannungen ein-
stellen bzw. modulieren (Pulsweitenmodulation).
H Auf Grund des analogen Schaltungsaufbaus
benötigt der VCO eine Aufwärmzeit von ca.
20 Minuten, bis die Stimmung stabil ist.
