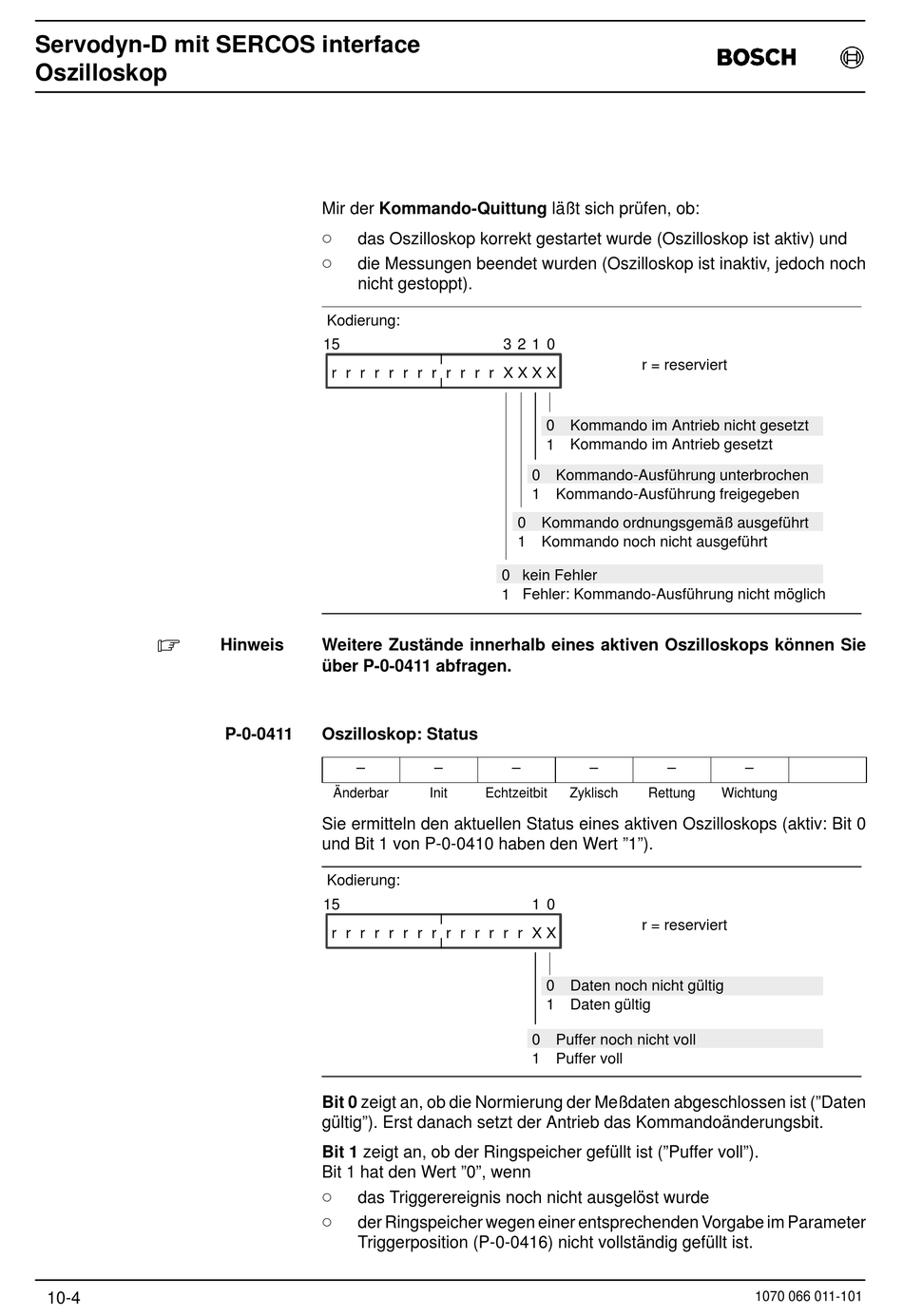

Bosch Servodyn-D Parameter- Und Inbetriebnahmehandbuch Seite 220

Servodyn-D mit SERCOS interface
Oszilloskop
.
10-4
Mir der Kommando-Quittung läßt sich prüfen, ob:
d
das Oszilloskop korrekt gestartet wurde (Oszilloskop ist aktiv) und
d
die Messungen beendet wurden (Oszilloskop ist inaktiv, jedoch noch
nicht gestoppt).
Kodierung:
15
r r r r r r r r r r r r X X X X
Hinweis Weitere Zustände innerhalb eines aktiven Oszilloskops können Sie
über P-0-0411 abfragen.
P-0-0411 Oszilloskop: Status
–
Änderbar
Sie ermitteln den aktuellen Status eines aktiven Oszilloskops (aktiv: Bit 0
und Bit 1 von P-0-0410 haben den Wert "1").
Kodierung:
15
r r r r r r r r r r r r r r X X
Bit 0 zeigt an, ob die Normierung der Meßdaten abgeschlossen ist ("Daten
gültig"). Erst danach setzt der Antrieb das Kommandoänderungsbit.
Bit 1 zeigt an, ob der Ringspeicher gefüllt ist ("Puffer voll").
Bit 1 hat den Wert "0", wenn
d
das Triggerereignis noch nicht ausgelöst wurde
d
der Ringspeicher wegen einer entsprechenden Vorgabe im Parameter
Triggerposition (P-0-0416) nicht vollständig gefüllt ist.
3 2 1 0
0 Kommando im Antrieb nicht gesetzt
Kommando im Antrieb gesetzt
1
0 Kommando-Ausführung unterbrochen
Kommando-Ausführung freigegeben
1
0 Kommando ordnungsgemäß ausgeführt
1 Kommando noch nicht ausgeführt
0 kein Fehler
1 Fehler: Kommando-Ausführung nicht möglich
– – –
Init Echtzeitbit Zyklisch
1 0
0 Daten noch nicht gültig
1 Daten gültig
0 Puffer noch nicht voll
1 Puffer voll
r = reserviert
– –
Rettung Wichtung
r = reserviert
