Bypass-Luft-Magnetventil (Leerlaufluft-Magnetventil) - Subaru LEGACY 2001 Reparaturhandbuch

BYPASS-LUFT-MAGNETVENTIL (LEERLAUFLUFT-MAGNETVENTIL)

Kraftstoffeinspritzung (Kraftstoffsysteme)
11. Bypass-Luft-Magnetventil
(Leerlaufluft-Magnetventil)

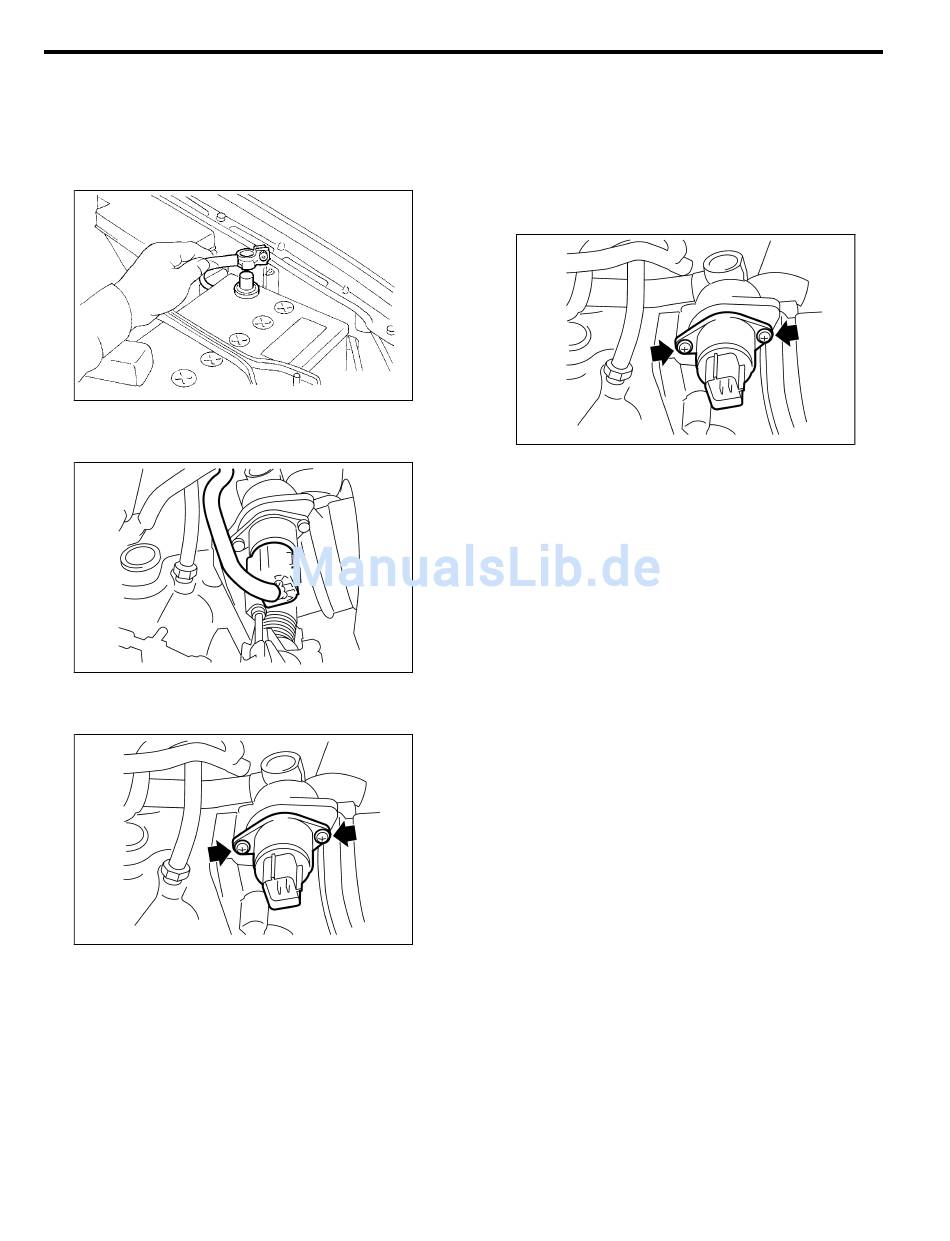

A: AUSBAU
S125056A18
1) Massekabel der Batterie abklemmen.
2) Steckverbinder vom
abziehen.
3) Bypass-Luft-Magnetventil vom Drosselklappen-
gehäuse abbauen.
S125056
G6M0095
Bypass-Luft-Magnetventil
B2M3500
B2M3501
FU(H4withOBD)-40
B: EINBAU
S125056A11
Der Einbau erfolgt in der umgekehrten Reihenfolge
des Ausbaus.
VORSICHT:
Stets eine neue Dichtung montieren.
Anzugsdrehmoment:
1,6 N·m (0,16 kgf-m)
B2M3501
