2.14 Geräteschnittstellen
Die nachfolgenden beiden Grafiken zeigen die allgemeinen und optionalen Geräteschnittstellen
eines APC620 Gesamtgerätes mit 5 PCI Slots bzw. eines APC620 embedded Gerätes.
half-size oder full-size
(max. 5 Stück)
Slide-in Slot 2
Laufwerkseinschub (Option)
Slide-in Slot 1
Laufwerkseinschub (Option)

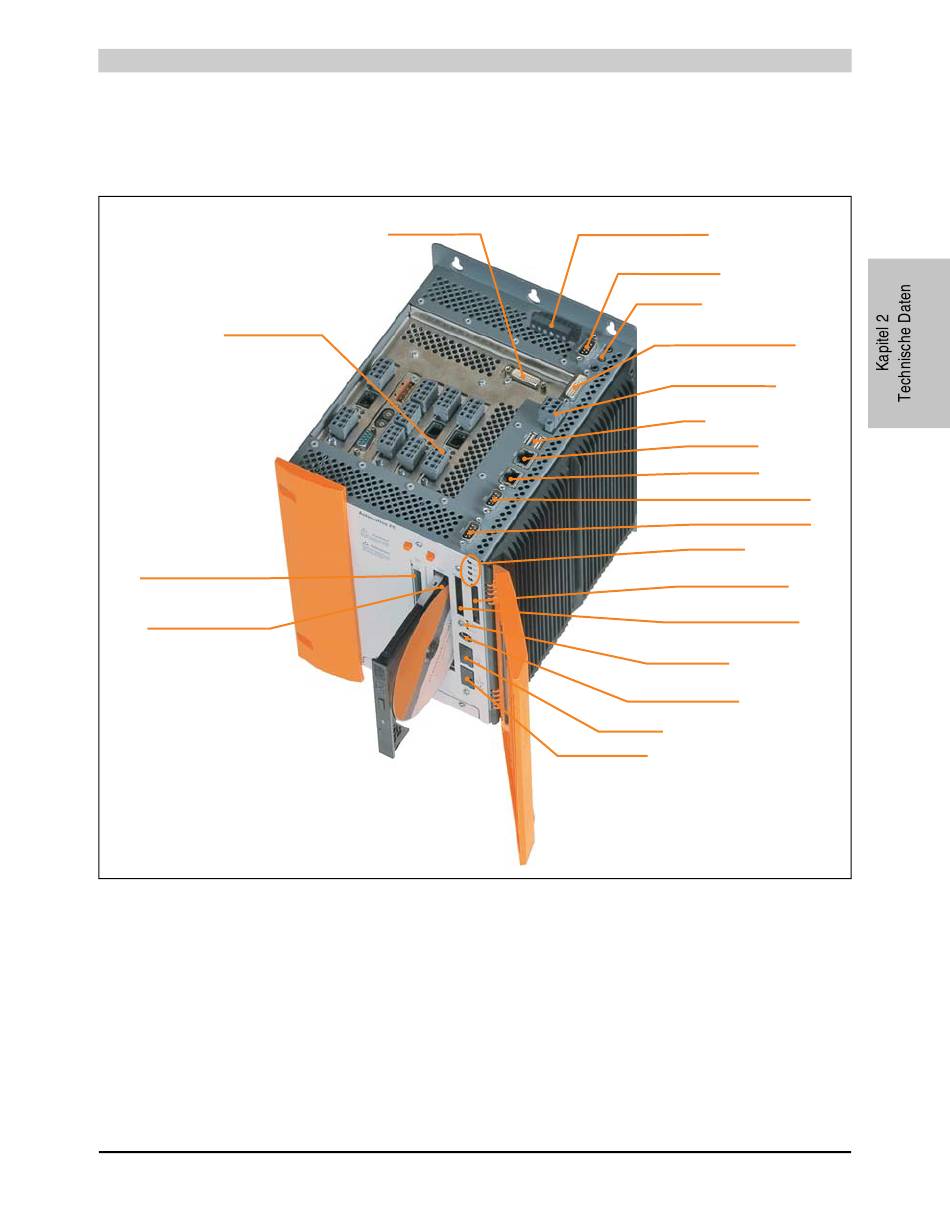

Abbildung 35: Allgemeine Geräteschnittstellen Beispiel APC620 mit 5 PCI Slots
Automation PC 620 Anwenderhandbuch V 2.68
AP Linkslot (Option)
PCI Slots
Technische Daten • Gesamtgerät
Add on USV Modul (Option)
Add-on
Schnittstellensteckplatz
MIC, Line IN
und Line OUT
Monitor / Panel
SDL (Smart Display Link) / DVI
Spannungsversorgung
+24 VDC
USB
Ethernet ETH 2
Ethernet ETH 1
Serielle Schnittstelle COM2
Serielle Schnittstelle COM1
Status LEDs
CompactFlash Slot CF1
CompactFlash Slot oder
Hard Disk CF2 / HDD (Option)
Reset und Power
Taster
PS/2 Tastatur bzw. Maus
Batterie Fach
Hardware Security
Key (Dongle) Fach
121
