Spannungsversorgung 5Pc600.Sx05; Abbildung 33: Blockschaltbild Spannungsversorgung 5 Pci Slots (Systemeinheitenrevisionsabhängig) - B&R Automation PC 620 Anwenderhandbuch

2.11.4 Spannungsversorgung 5PC600.SX05-00 (Revision < H0) und 5PC600.SX05-01 (Re-
vision < H0)

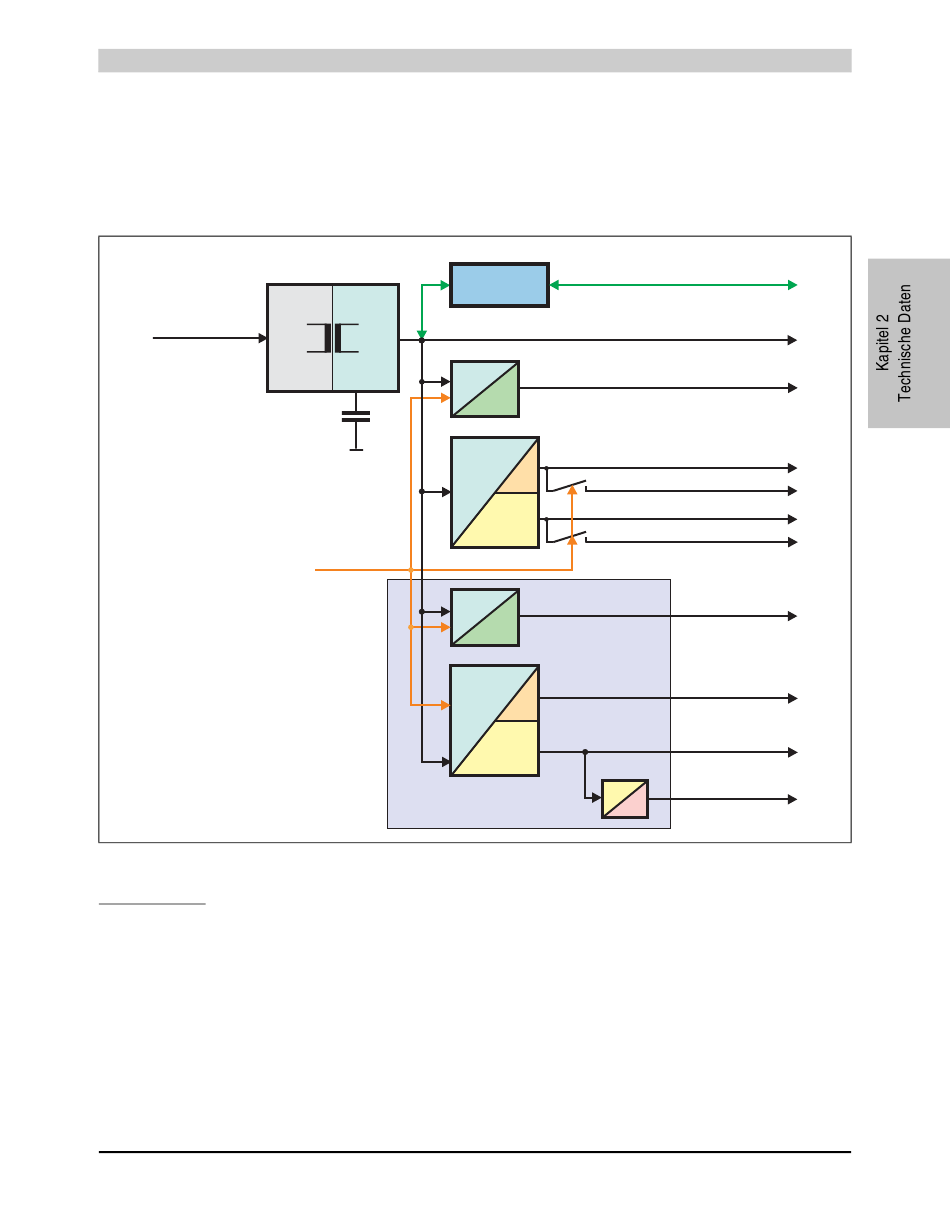

Das nachfolgende Blockschaltbild stellt den vereinfachten Aufbau der APC620 Spannungsver-
sorgung für die Systemeinheiten 5PC600.SX05-00 (Revision < H0) und 5PC600.SX05-01
(Revision < H0) dar.
Versorgungsspannung
+24 VDC
Pufferungskondensatoren
(für min. 10 ms)
Abbildung 33: Blockschaltbild Spannungsversorgung 5 PCI Slots (systemeinheitenrevisionsabhängig)
Erläuterung:
Systeme mit 5 PCI Slots verfügen zur Versorgung des PCI Busses und für die Slide-in Laufwerke
über zusätzlich zwei Netzteile. Aus der Versorgungspannung werden durch einen DC/DC Wand-
ler 15 V generiert. Diese galvanisch getrennten 15 V speisen vier weitere DC/DC Wandler. Zwei
generieren +12 V und die anderen erzeugen 3V3 und 5V Standby. Nach dem Einschalten des
Systems (z.B. durch den Power Taster) werden die Spannungen 3V3, 5 V, +12 V und auf den
Bus gelegt. Beim 5 V Ausgang generiert ein weiterer DC/DC Wandler -12 V und legt diese auch
auf den Bus.
Automation PC 620 Anwenderhandbuch V 2.68
24V 15V
galvanisch
getrennt
15V
Power On
15V
PCI Bus und Slide-in Netzteil
Technische Daten • Gesamtgerät
USV Add-on
Modul (optional)
+12V
15V
3V3
5V
+12V
15V
3V3
5V
5V
-12V
USV Batterie
15V
+12V
3V3 Standby
3V3
5V Standby
5V
+12V PCI Bus
3V3 PCI Bus
5V PCI Bus und Slide-in
-12V PCI Bus
