Technische Daten • Gesamtgerät
2.4 Geräteschnittstellen
2.4.1 Geräteschnittstellen Übersicht
Panel Anschluss
SDL (Smart Display Link) / DVI
COM
RS232/422/458
USB4
USB3
HDA Audio
Erdungsanschluss
CompactFlash
22
Slot
SD Memory Card
Slot
Batterie

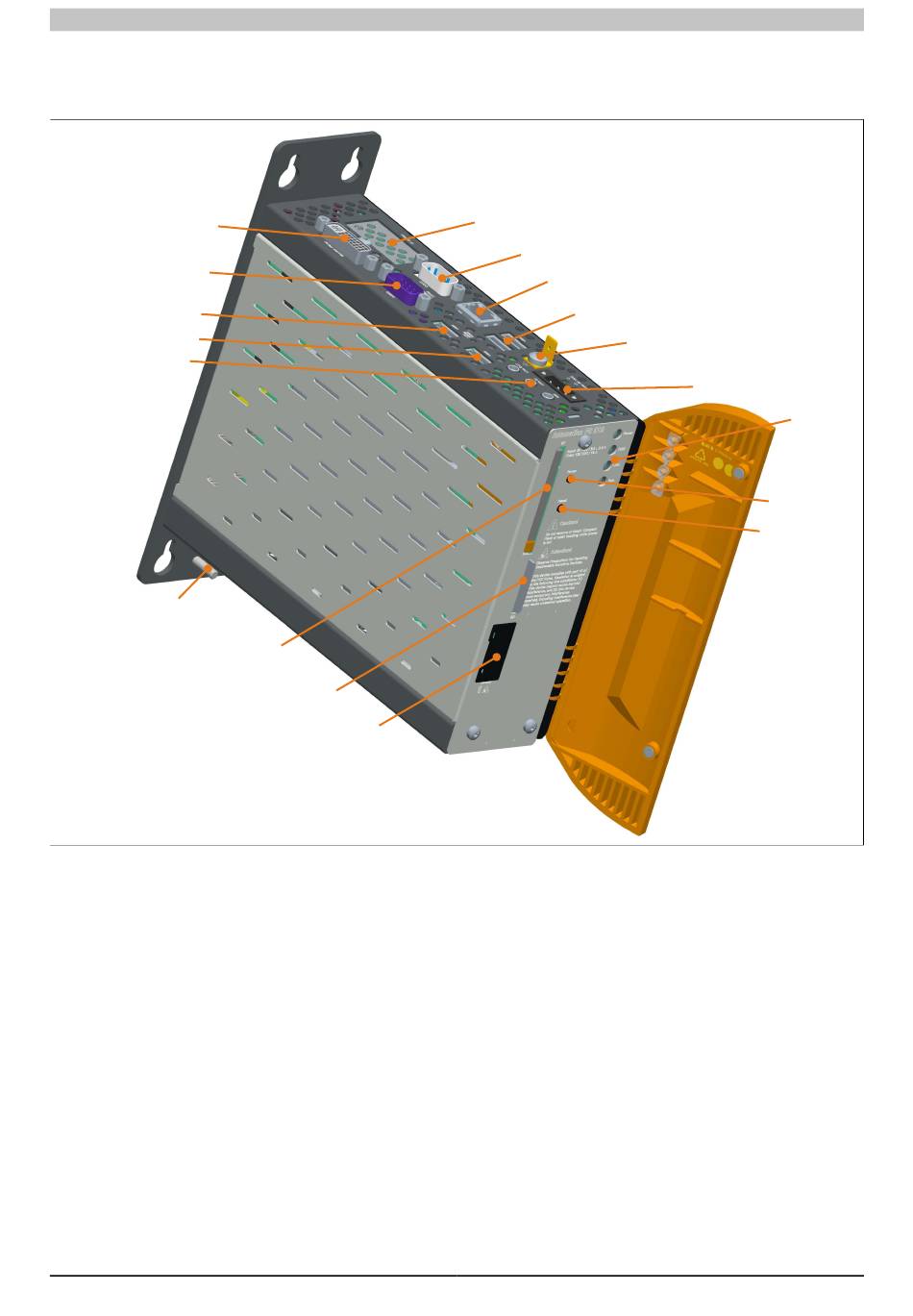

Abbildung 5: Schnittstellen Übersicht mit gestecktem I/O Board
Interface Board
Einschub
COM RS232
Ethernet
10/100/1000
USB1, USB2
Erdungsanschluss
Automation PC 510 Anwenderhandbuch V 1.01
Spannungsversorgung
+24 VDC
Status LEDs
Power Taster
Reset Taster
