2.4 APC620 5 PCI Slot Variante

2.4.1 Schnittstellen

PCI Slot 4 half-size
PCI Slot 5 half-size
LED für:
Power
HDD
Link1
Link2
1) Nur in Verbindung mit der Systemeinheit 5PC600.SX05-00 nutzbar.
2) Steckplatz erst bei 5PC600.SX05-00 ab Rev. F0 und 5PC600.SX05-01 ab Rev. F0 immer vorhanden.

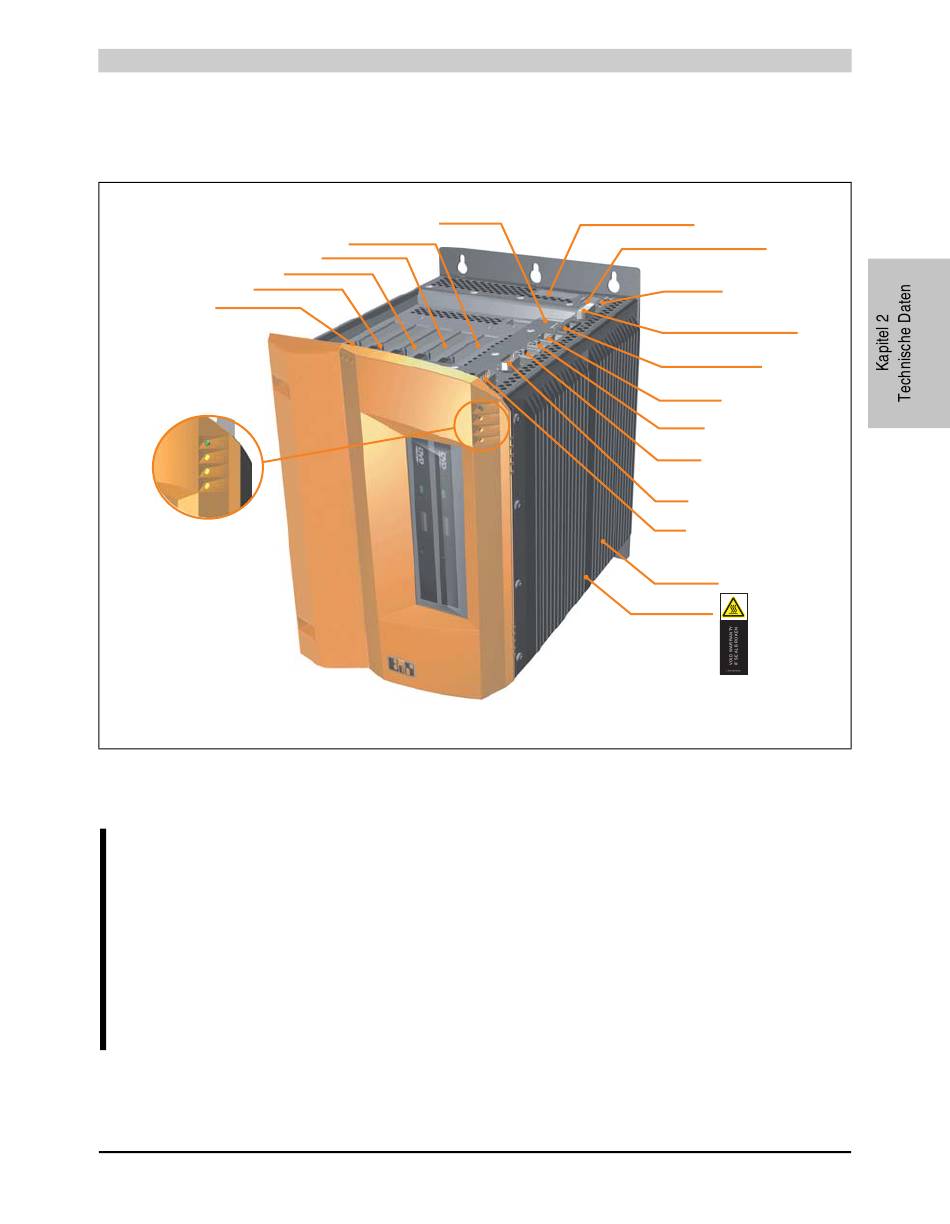

Abbildung 16: APC620 5 PCI Slot Variante Schnittstellenübersicht Oberseite
Warnung!
Die Befestigungsschrauben des Kühlkörpers dürfen keinesfalls gelöst werden, da
der Kühlkörper über eine thermische Kopplung mit Prozessor und Chipset verbun-
den ist. Wird diese Verbindung zerstört, muss der APC620 ins Werk zur Reparatur
geschickt werden. Werden die Schrauben dennoch gelöst (gesichert durch ein Sie-
gel) erlischt jegliche Garantie.
Es ist möglich, dass die Oberflächentemperatur des Kühlkörpers im Betrieb auf
70°C (Warnhinweis „Heiße Oberfläche") ansteigen kann.
Automation PC 620 Anwenderhandbuch V 2.68
AP Linkslot
PCI Slot 1-half size
PCI Slot 2 half-size
PCI Slot 3 half-size
Technische Daten • Gesamtgerät
1)
Add-on USV Steckplatz
Add-on Schnittstellensteckplatz
MIC, Line IN,
Line OUT
Monitor/Panel
SDL (Smart Display Link) / DVI
Spannungsversorgung
+24 VDC
USB1, USB2
Ethernet2
Ethernet1
COM2
COM1
Kühlkörper
Kühlkörpersiegel
Warnhinweis
2)
