Wartung / Instandhaltung • Lüfterkiteinbau und Tausch
3.2 Vorgangsweise APC620 mit 2 PCI Slot
•
Zuleitung zum Automation PC 620 spannungslos machen.
•
Elektrostatische Entladung am Gehäuse bzw. am Erdungsanschluss vornehmen.
•
Öffnen der orangen Frontabdeckung. Hinter der Abdeckung müssen die in der nachfol-
genden Abbildung markierten Torxschrauben (T10) gelöset werden.

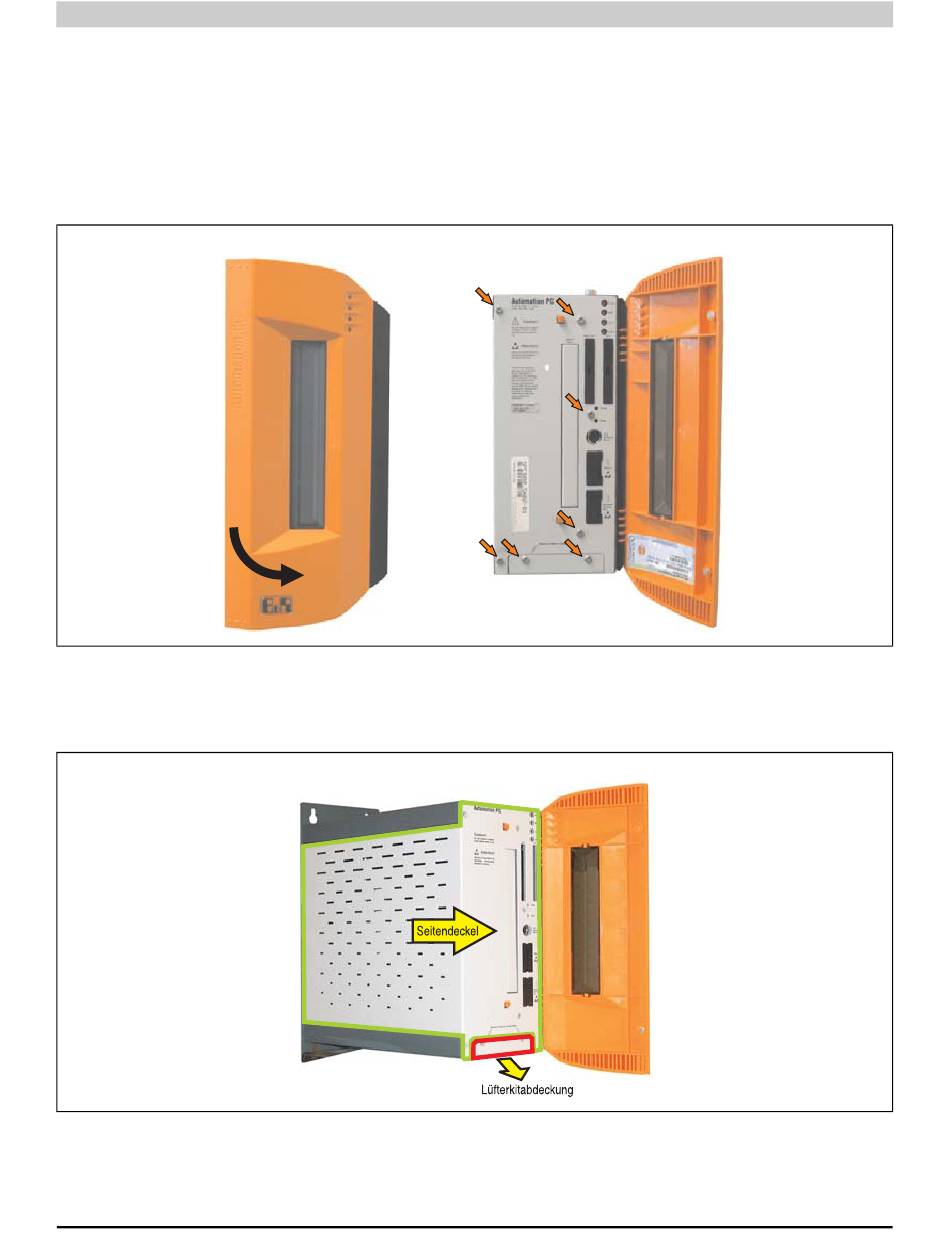

Abbildung 396: APC620 2PCI Slot - Schrauben für den Filterkit Ein- und Ausbau lösen
•
Nach dem Lösen der Schrauben ist die Seitenabdeckung und die Lüfterkitabdeckung
nach vorne hin zu entfernen.
Abbildung 397: APC620 2PCI Slot - Seitendeckel und Lüfterkitabdeckung entfernen
•
Ist im System eine oder mehrere PCI Karte(n) gesteckt, so ist (sind) diese vor den nächs-
752
Automation PC 620 Anwenderhandbuch V 2.68
