18.2 PCI Ethernet Card 10/100 - 5ACPCI.ETH3-01
Die universal (3,3V bzw. 5V) half size PCI Ethernet Karte verfügt über drei 10/100 MBit/s Netz-
werkanschlüsse und kann als ergänzende Netzwerkschnittstelle in einem standard 16 Bit PCI
Steckplatz gesteckt und betrieben werden.

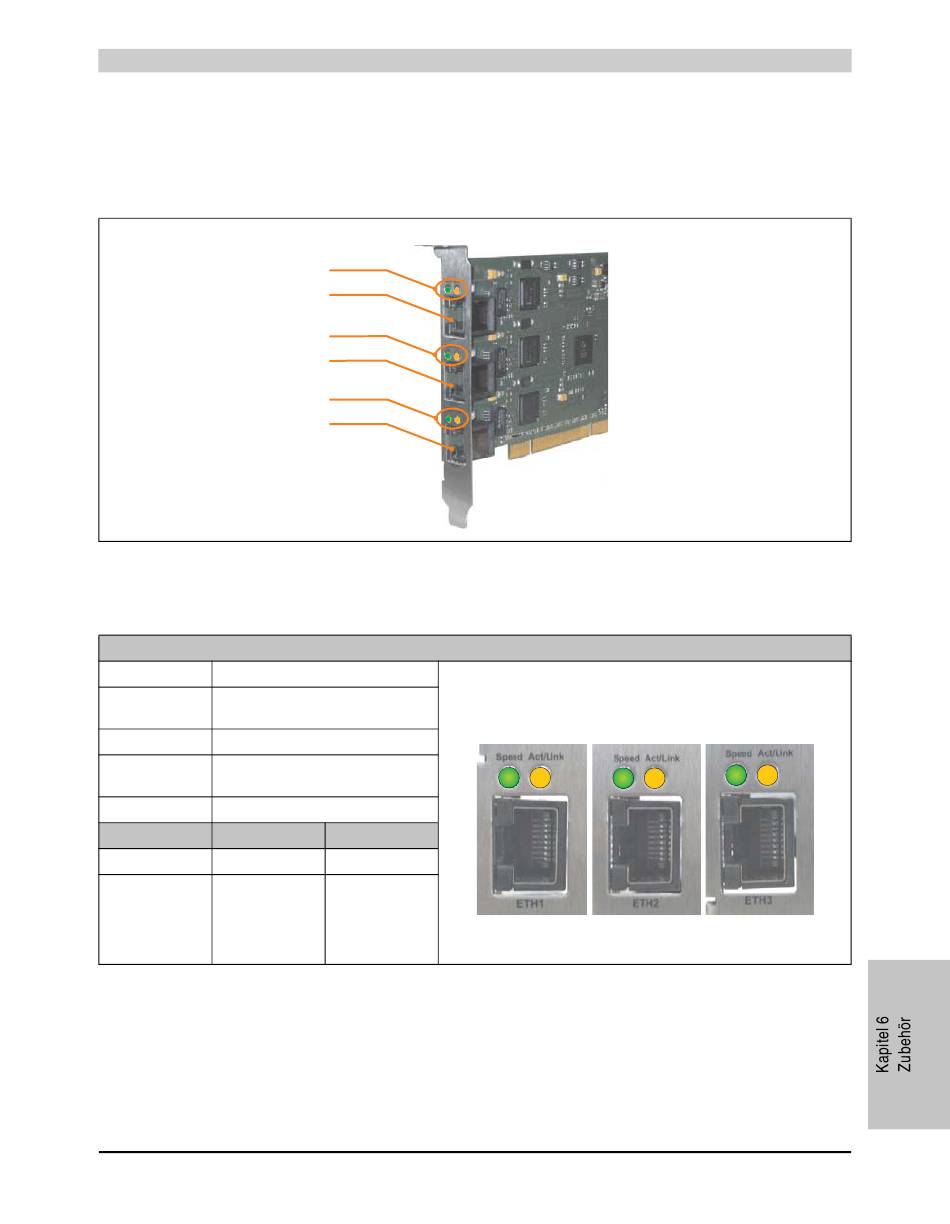

Abbildung 381: PCI Ethernet Card 10/100 - 5ACPCI.ETH3-01

18.2.1 Technische Daten
Controller jeweils Intel 82551ER
Versorgung Universalkarte (2 Kerben)
Verkabelung jeweils S/STP (Cat5e)
Übertragungsge- jeweils 10/100 MBit/s
schwindigkeit
Kabellänge jeweils max. 100 m (min. Cat5e)
LED Ein
Grün 100 MBit/s
Orange Link
(Eine Verbindung
zu einem Ethernet
Netzwerk ist vor-
handen)
1) Beide Betriebsarten möglich. Umschaltung erfolgt automatisch.
Automation PC 620 Anwenderhandbuch V 2.68
LEDs ETH1
erkanschluss
LEDs ETH2
erkanschluss
LEDs ETH3
erkanschluss
Ethernetanschlüsse
für 3,3V bzw. 5V
1)
Aus
10 MBit/s
Activity (Blinkt)
(Daten werden
übertragen)
Tabelle 457: Ethernetanschlüsse ETH1, ETH2, ETH3
Zubehör • PCI Ethernet Karten
3 mal RJ45 Twisted Pair (10BaseT/100BaseT), female
Speed Act/Link
Speed Act/Link
ETH1 ETH2
Speed Act/Link
ETH3
