Apc620 Embedded Variante; Schnittstellen; Abbildung 19: Apc620 Embedded Variante Schnittstellenübersicht Oberseite - B&R Automation PC 620 Anwenderhandbuch

2.5 APC620 embedded Variante

2.5.1 Schnittstellen

Ethernet 10/100 MBit
Status LEDs CAN / X2X
LED für:
Power
CF
Link

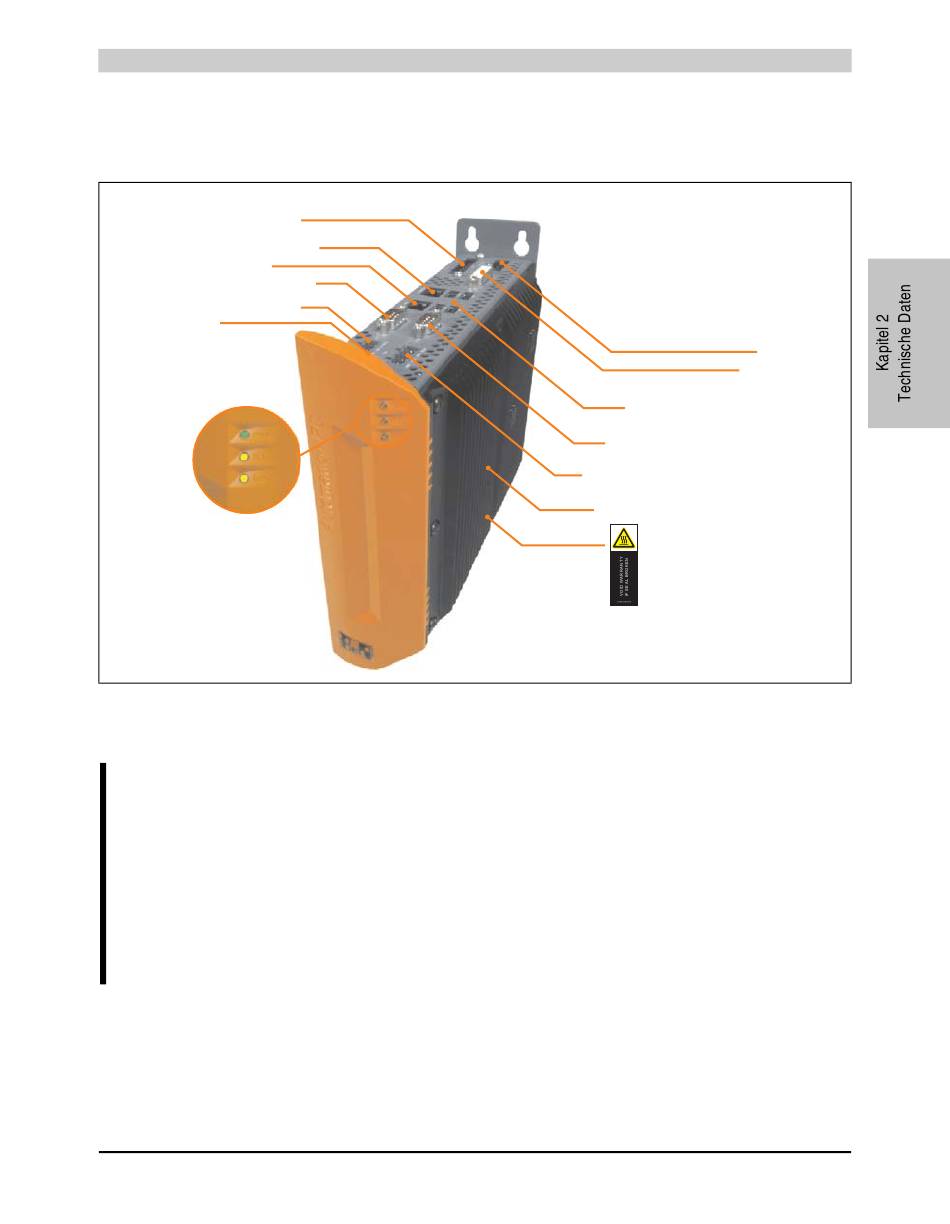

Abbildung 19: APC620 embedded Variante Schnittstellenübersicht Oberseite
Warnung!
Die Befestigungsschrauben des Kühlkörpers dürfen keinesfalls gelöst werden, da
der Kühlkörper über eine thermische Kopplung mit Prozessor und Chipset verbun-
den ist. Wird diese Verbindung zerstört, muss der APC620 embedded ins Werk zur
Reparatur geschickt werden. Werden die Schrauben dennoch gelöst (gesichert
durch ein Siegel) erlischt jegliche Garantie.
Es ist möglich, dass die Oberflächentemperatur des Kühlkörpers im Betrieb auf
70°C (Warnhinweis „Heiße Oberfläche") ansteigen kann.
Automation PC 620 Anwenderhandbuch V 2.68
Add-on USV Steckplatz
POWERLINK
COM1
CAN
Technische Daten • Gesamtgerät
Spannungsversorgung +24 VDC
Monitor/Panel
SDL (Smart Display Link) / DVI
4 x USB
COM2
X2X
Kühlkörper
Kühlkörpersiegel
Warnhinweis
83
