Buslänge Und Kabeltyp Rs485; Abbildung 127: Lieferumfang / Montagematerial - 5Ac600.485I-00; Tabelle 124: Rs485 Buslänge Und Übertragungsraten; Tabelle 125: Rs485 Kabel Anforderungen - B&R Automation PC 620 Anwenderhandbuch

Technische Daten • Einzelkomponenten
Die Leitungsenden der RS485 Schnittstelle sollten (zumindest bei größeren Leitungslängen
bzw. größeren Übertragungsraten) abgeschlossen werden. Dazu kann in der Regel ein passiver
Abschluss durch Verbinden der Signalleitungen über jeweils einen 120 Ω Widerstand an den
beiden Busenden verwendet werden.
Buslänge und Kabeltyp RS485
Die maximale Übertragungsrate von 115 kBit/s ist von der Kabellänge und vom verwendeten
Kabeltyp abhängig.
Ausdehnung [m]
1200
Vorzugsweise sollte das verwendete Kabelmaterial folgende Eigenschaften aufweisen bzw. nur
geringfügig davon abweichen um eine optimale Übertragungsrate zu erreichen.
RS485 Kabel
Signalleiter
Kabelquerschnitt
Aderisolation
Leiterwiderstand
Verseilung
Schirm
Groundleiter
Kabelquerschnitt
Aderisolation
Leiterwiderstand
Außenmantel
Material
Eigenschaften
Gesamtschirmung
Lieferumfang
Für den Einbau sind die im Montagekit beigelegten Schrauben zu verwenden.

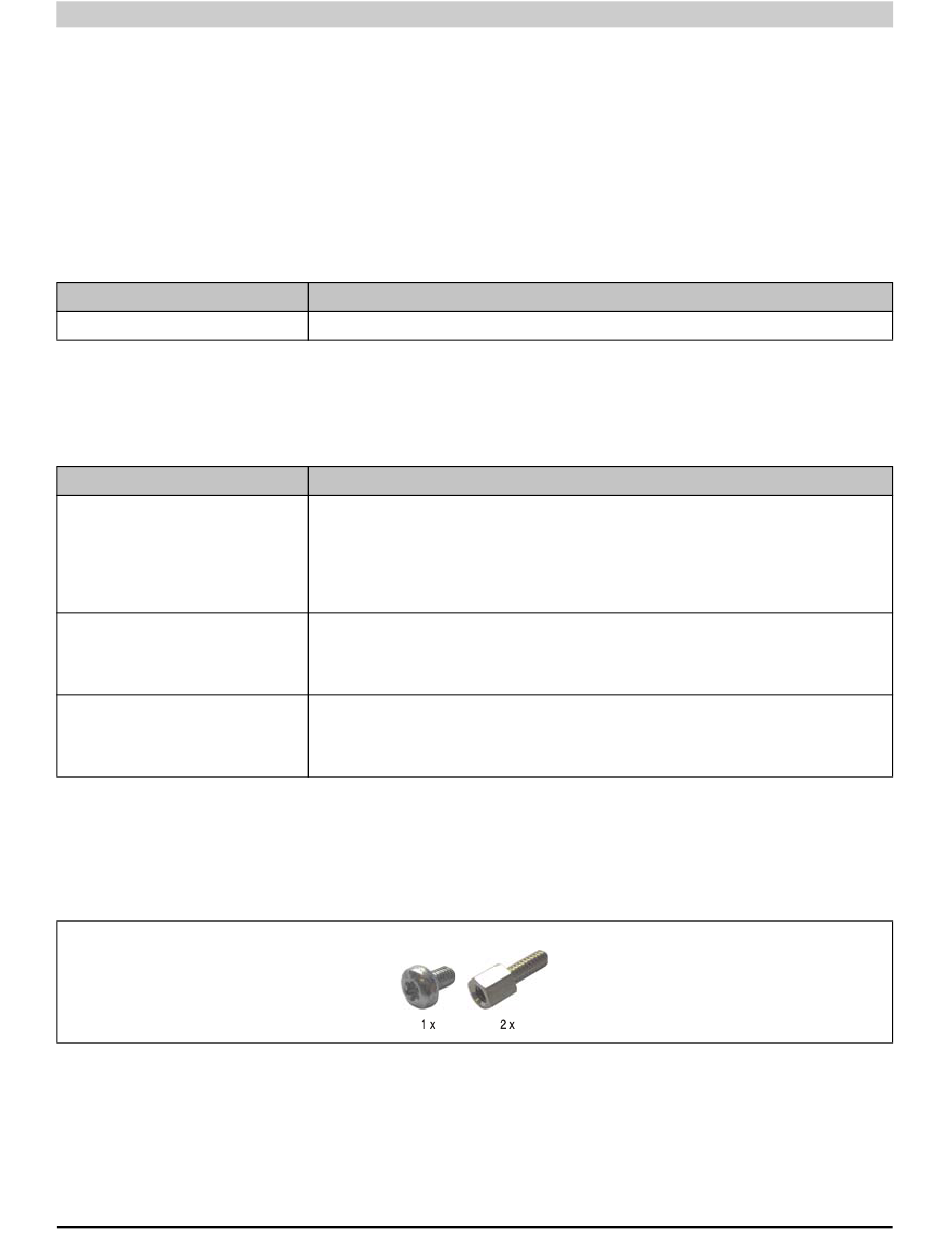

Abbildung 127: Lieferumfang / Montagematerial - 5AC600.485I-00

280
Tabelle 124: RS485 Buslänge und Übertragungsraten

Tabelle 125: RS485 Kabel Anforderungen

Übertragungsrate [kBit/s]
typ. 115
Eigenschaft
4 x 0,25 mm² (24AWG/19), verzinnte Cu-Litze
PE
≤ 82 Ω / km
Adern zum Paar verseilt
Paarschirmung mit Aluminiumfolie
1 x 0,34 mm² (22AWG/19), verzinnte Cu-Litze
PE
≤ 59 Ω / km
PUR Mischung
halogenfrei
aus verzinnten Cu-Drähten
Automation PC 620 Anwenderhandbuch V 2.68
