Wartung / Instandhaltung • Lüfterkiteinbau und Tausch
•

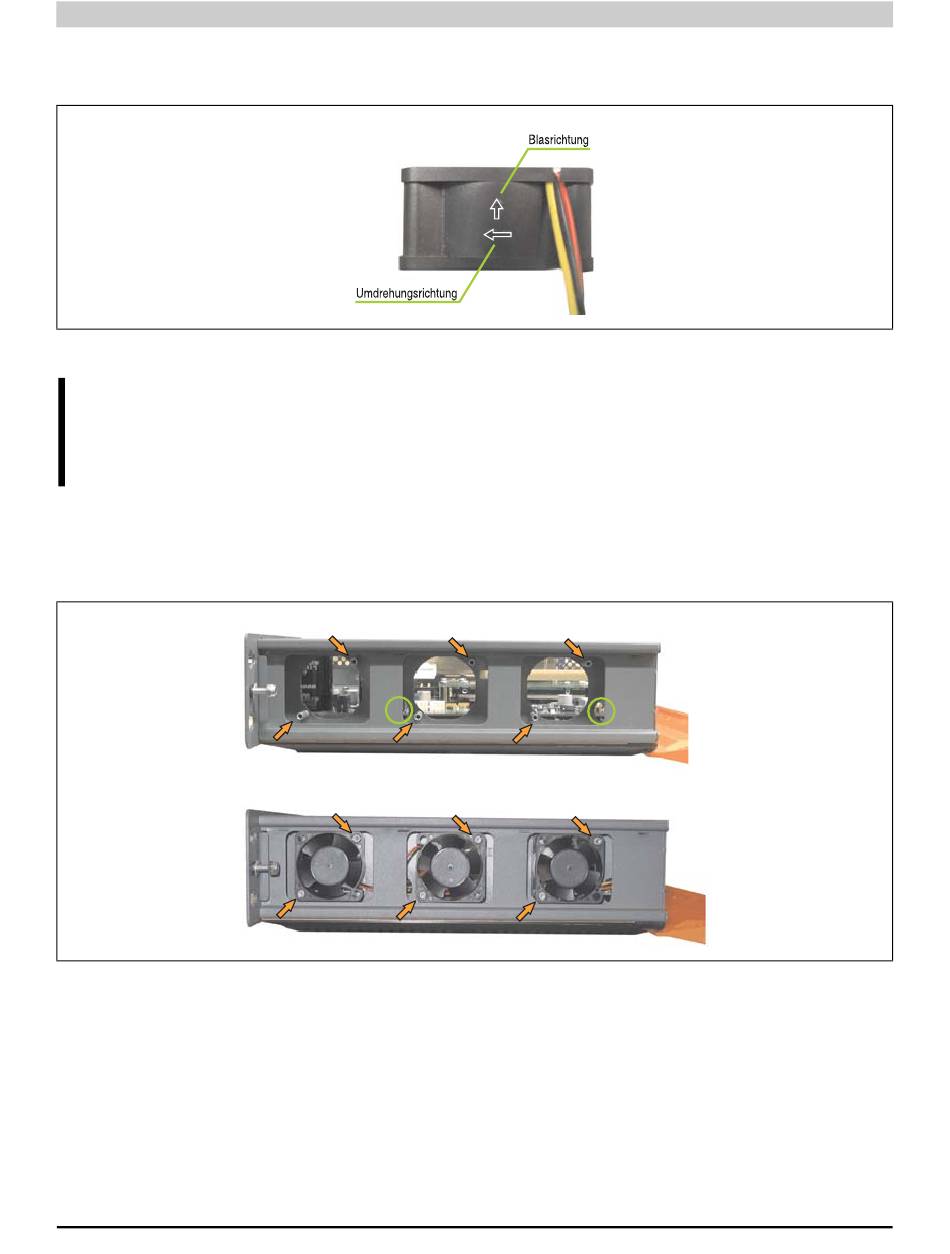

Auf den Lüftern befinden sich jeweils zwei Pfeile, die die Blasrichtung und die Umdre-
hungsrichtung anzeigen.
Abbildung 393: Lüftermarkierungen für Blas- und Umdrehungsrichtung
Warnung!
Die Lüfter müssen so eingesetzt werden, dass die Blasrichtung in das Gehäusein-
nere zeigen.
•
Lüfter in richtiger Position über die Befestigungsbolzen (siehe Pfeile) geben. Dabei sind
die Kabel durch die vorhandenen Öffnungen im Gehäuse (siehe Kreise) in das Innere
zum Basisboard des APC620 zu führen.
•
Lüfter mit den beigelegten Torx (T10) Schrauben (6 Stück) befestigen.
750
Abbildung 394: APC620 1PCI Slot - Lüftereinbau
Automation PC 620 Anwenderhandbuch V 2.68
