Normen und Zulassungen • SDL Kabel flex Testbeschreibung
9.2 Kabelschlepp
9.2.1 Testaufbau
9.2.2 Testbedingungen
• Biegeradius:
• Hub:
• Geschwindigkeit:
• Besonderheit:
9.2.3 Prüfungen im Einzelnen:
• Pixelfehler optisch: Zu Testbeginn wird die minimale Equalizereinstellung festgestellt,
d.h. der Wert im Bereich von 0-15, bei dem keine Pixelfehler mehr sichtbar sind. Wenn
sich durch die mechanische Belastung die Equalizereinstellung verändert, wird diese no-
tiert.
• Touch Screen auf Funktion (in Verwendung eines 21,3" Automation Panel -
5AP920.2138-01)
• USB-Maus Funktion
• Hot plug-Funktion durch ziehen des USB Steckers
• Nach der Testdauer von 300000 Zyklen wurde der Test mit dem Resultat „OK" beendet.
632
3
1
2

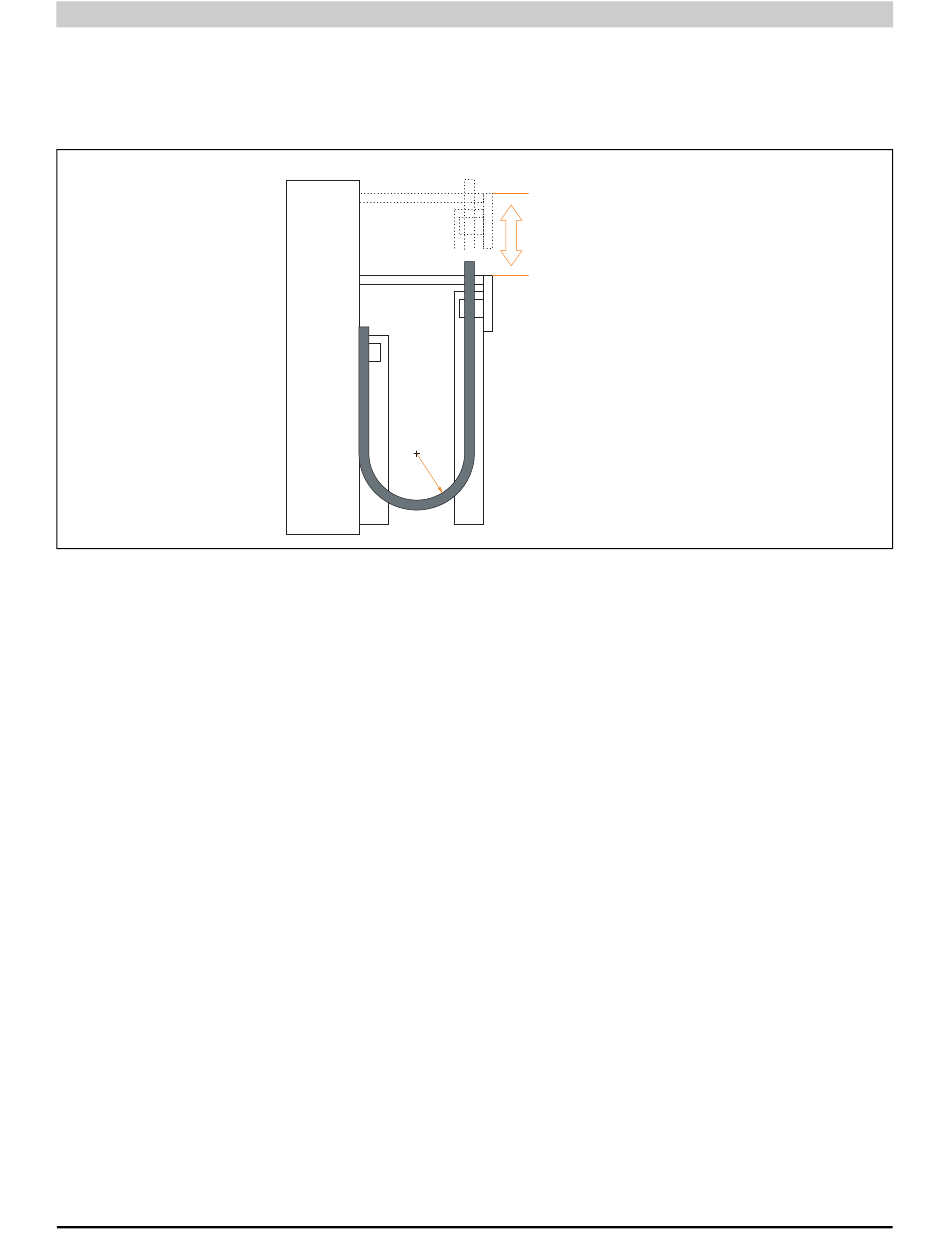

Abbildung 302: Testaufbau - Kableschlepp

180 mm (= 15 x Kabeldurchmesser)
460 mm
4800 Zyklen / Stunde
Das Kabel wurde zweifach in die Maschine eingespannt.
Automation PC 620 Anwenderhandbuch V 2.68
4
1 ... Biegeradius
2 ... Beweglicher Schlitten
3 ... Überwachungseinheit
4 ... Hub
