2.10 Leistungshaushalt APC620 Systemeinheit mit 3 PCI Slots

2.10.1 Spannungsversorgung 5PC600.SF03-00

Das nachfolgende Blockschaltbild stellt den vereinfachten Aufbau der APC620 Spannungsver-
sorgung für die Systemeinheiten 5PC600.SF03-00.
Versorgungsspannung
+24 VDC
Pufferungskondensatoren
(für min. 10 ms)

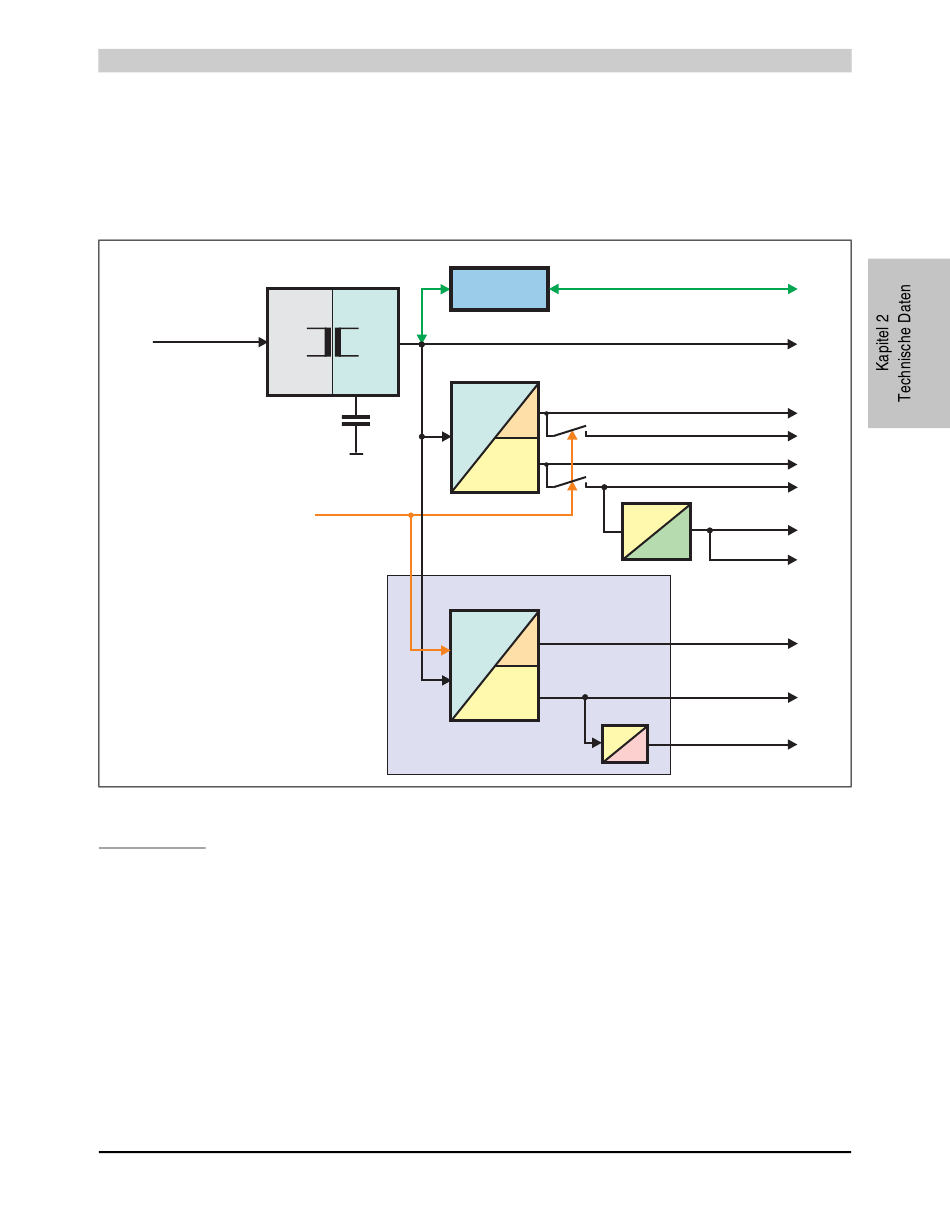

Abbildung 31: Blockschaltbild Spannungsversorgung 3 PCI Slots

Erläuterung:
Systeme mit 3 PCI Slots verfügen zur Versorgung des PCI Busses und für das Slide-in Laufwerk
über ein zusätzliches Netzteil. Aus der Versorgungspannung werden durch einen DC/DC Wand-
ler 15 V generiert. Diese galvanisch getrennten 15 V speisen zwei weitere DC/DC Wandler. Ei-
ner generiert für einen weiteren DC/DC Wandler 5 V welcher +12 V und +12V PCI Bus
Spannung erzeugt. Der andere DC/DC Wandler erzeugt 3V3 und 5V Standby.
Nach dem Einschalten des Systems (z.B. durch den Power Taster) werden die Spannungen
3V3, 5 V, +12 V und auf den Bus gelegt. Beim 5 V Ausgang generiert ein weiterer DC/DC Wand-
ler -12 V und legt diese auch auf den Bus.
Die optional anschließbare APC620 Add-on USV inklusive Batterieeinheit wird über 15 V ver-
sorgt und gewährleistet bei Verlust der Versorgungsspannung eine Unterbrechungsfreie Strom-
versorgung vom 15 V Bus.
Automation PC 620 Anwenderhandbuch V 2.68
24V 15V
galvanisch
getrennt
Power On
PCI Bus und Slide-in Netzteil
Technische Daten • Gesamtgerät
USV Add-on
Modul (optional)
3V3
15V
5V
5V
3V3
15V
5V
5V
-12V
USV Batterie
15V
3V3 Standby
3V3
5V Standby
5V
+12V
+12V
+12V PCI Bus
3V3 PCI Bus
5V PCI Bus und Slide-in
-12V PCI Bus
