15.6.5 Aufbau
Element Belegung
TMDS Daten 0
TMDS Daten 1
DVI
TMDS Daten 2
TMDS Takt
XUSB0
USB
XUSB1
Daten SDL
DDC Takt
DDC Daten
Steueradern + 5 V
Masse
Hot Plug Detect
Automation PC 620 Anwenderhandbuch V 2.68
Querschnitt
26 AWG
26 AWG
26 AWG
26 AWG
26 AWG
26 AWG
26 AWG
24 AWG
24 AWG
24 AWG
24 AWG
24 AWG

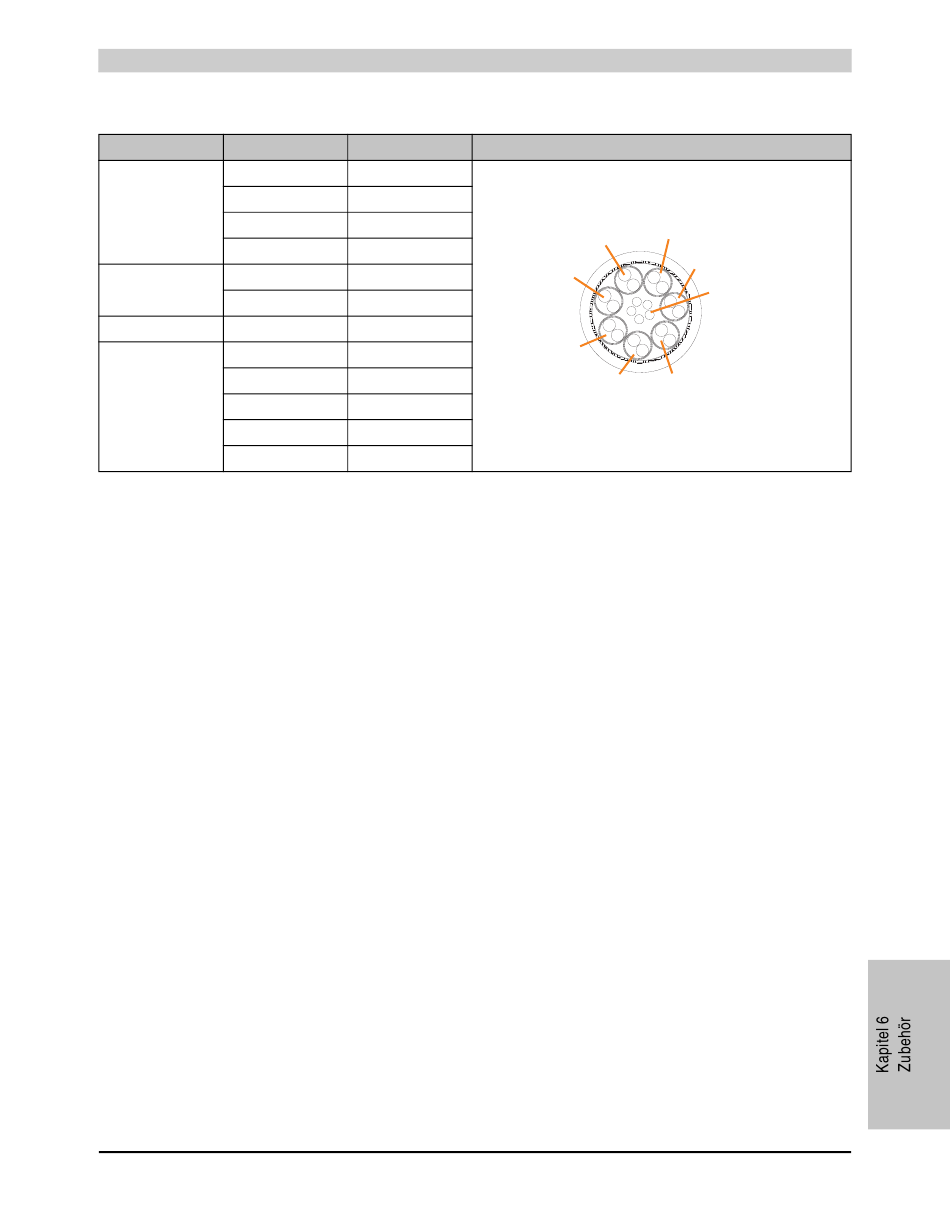

Tabelle 442: Aufbau SDL Kabel 5CASDL.0xxx-03

Zubehör • Kabel
TMDS Daten 1
TMDS Daten 2
TMDS Daten 0
TMDS Takt
XUSB1
SDL
XUSB0
schematische Darstellung
Steueradern
- DDC Takt
- DDC Daten
- +5V
- Masse
- Hot Plug Detect
