Zubehör • Kabel
15.7.5 Kabelanschluss
Das SDL Kabel flex mit Extender muss in richtiger Richtung zwischen Industrie PC und Automa-
tion Panel 900 Displayeinheit angeschlossen werden. Zu diesem Zweck ist die Signalrichtung
auf der Extender Unit abgebildet:
• Das Ende „SDL IN" mit dem Videoausgang des z.B. Automation PC 620 bzw. Panel PC
700 (Monitor/Panel Ausgang) oder Panel OUT einer AP900 AP Link Steckkarte verbin-
den.
• Das Ende „SDL OUT" mit dem Anzeigegerät z.B. Automation Panel 900 über Automation
Panel Link Einsteckkarte (Panel IN) anschließen.
Automation Panel 900

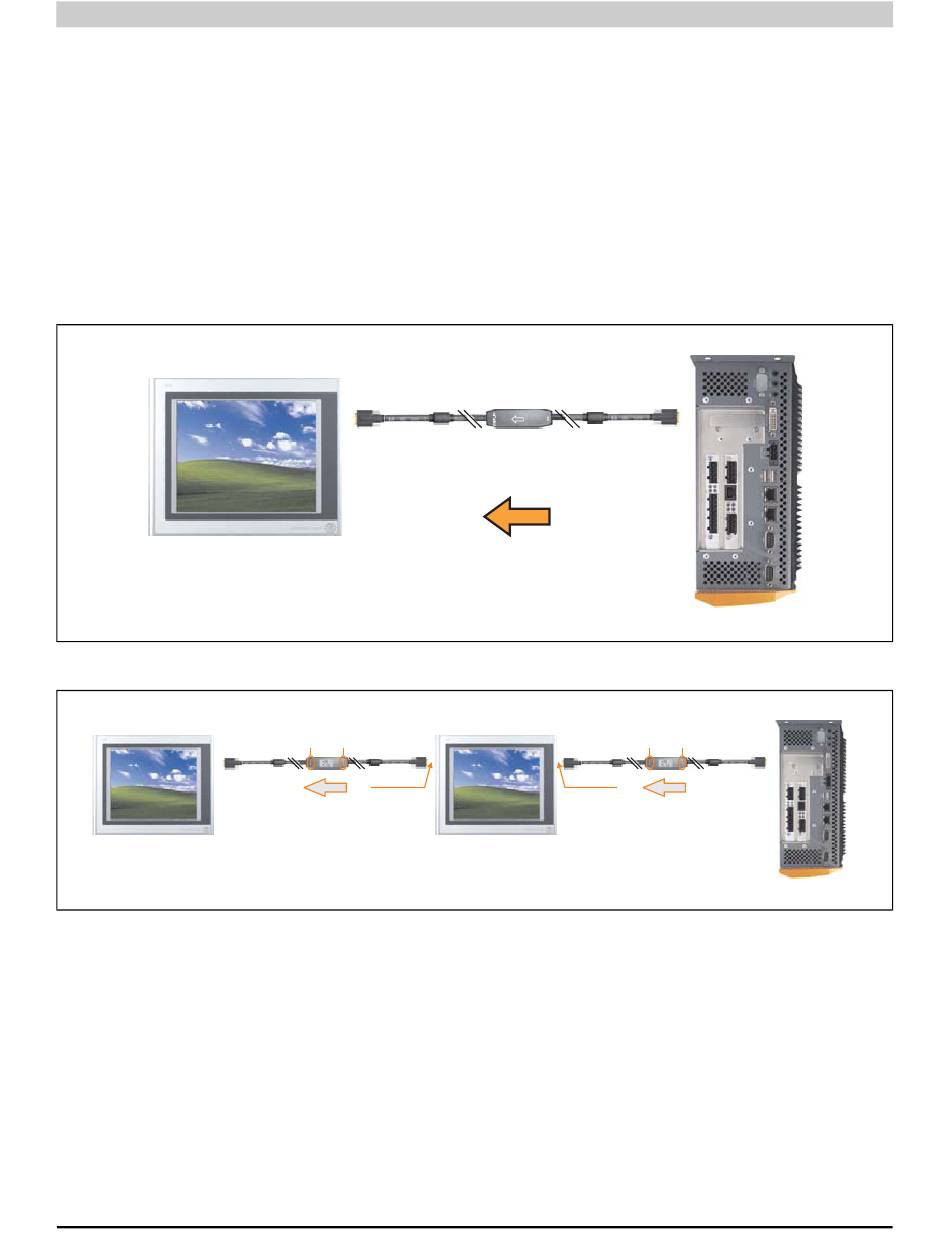

Abbildung 361: Beispiel für die Signalrichtung für das SDL Kabel flex mit Extender - APC620
Automation Panel 900
Abbildung 362: Beispiel für die Signalrichtung Display - Display für das SDL Kabel flex mit Extender
716
DISPLAY
SDL OUT SDL IN
auf
Panel OUT
Automation Panel 900
Automation Panel Link 5DLSDL.1000-01
Automation PC 620 Anwenderhandbuch V 2.68
Extender Unit
Signalrichtung
PC
SDL OUT SDL IN
auf
Panel IN
+
Automation PC 620
Automation PC 620
