5. Montage des USV Moduls
Die Montage erfolgt mit dem beigelegtem Montagematerial beim USV Modul. Je nach Syste-
meinheitenvariante und montiertem (Beschreibung ab Seite 776) oder nicht montiertem (Be-
schreibung im Anschluss) Add-on Interfacemodul sind unterschiedliche Teile zu verwenden.
Verbindungskabel
Distanzhülse (2 mm)

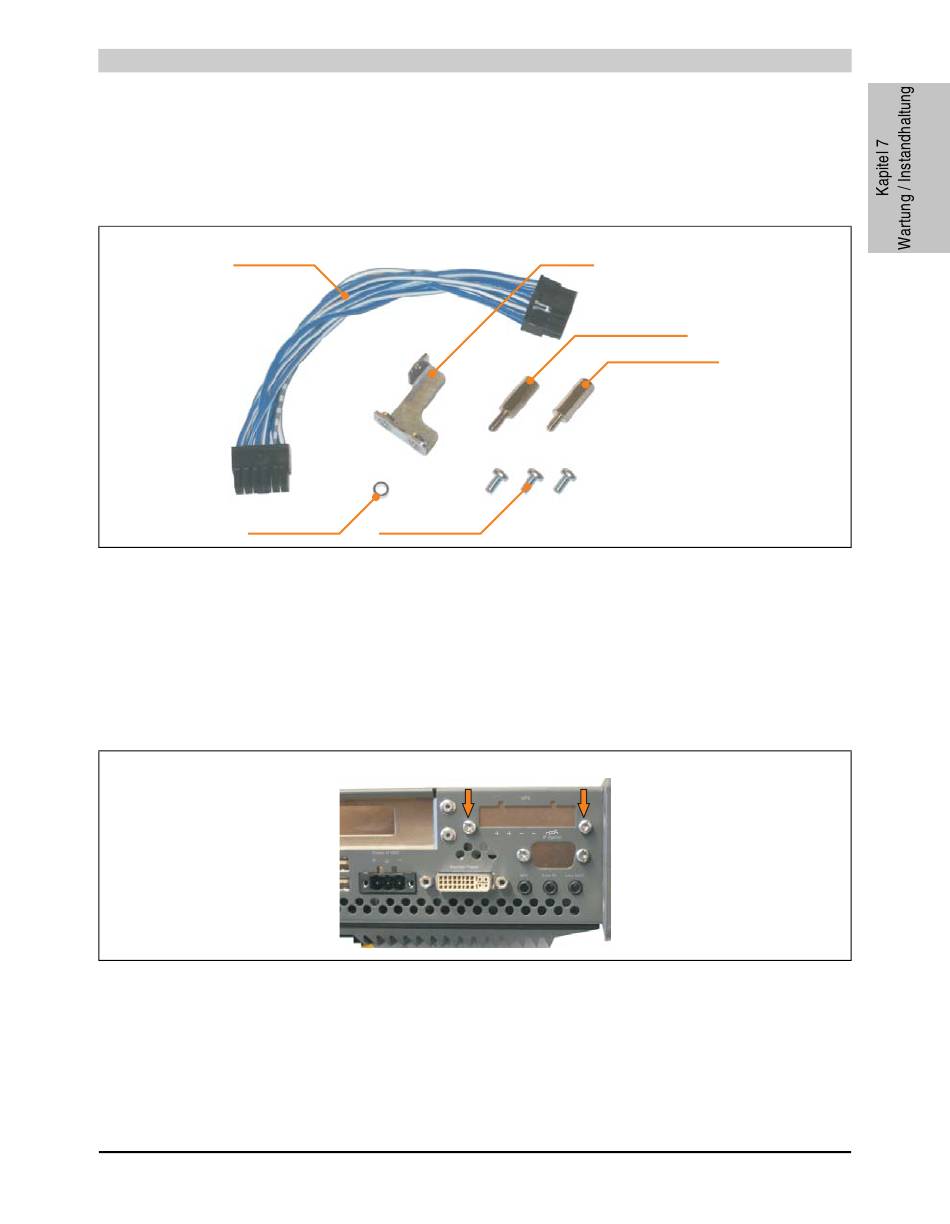

Abbildung 420: Add-on USV Modul 5AC600.UPSI-00 Montagematerial

5.1 Automation PC 620 ohne montiertem Add-on Interfacemodul

5.1.1 APC620 1 PCI Slot
• Seitendeckel entfernen (siehe Abschnitt 6 "Seitendeckeldemontage", auf Seite 784).
• USV Modulabdeckung durch lösen von den 2 markierten Torxschrauben (T10) entfernen.
Automation PC 620 Anwenderhandbuch V 2.68
Wartung / Instandhaltung • Montage des USV Moduls
Torxschrauben (T10)

Abbildung 421: USV Modulabdeckung entfernen

Haltewinkel
Abstandsbolzen (14 mm)
Abstandsbolzen (16 mm)
767
