3.7.14 Slide-in CF 2Slot - 5AC600.CFSS-00

Das Slide-in Laufwerk kann bei Systemeinheiten mit 2, 3 oder 5 PCI Slots gesteckt werden. Da-
bei wird der CompactFlash Slot CF3 intern bei Steckung in den Slide-in Slot 1 als Secondary
Slave und bei Steckung in den Slide-in Slot 2 als Secondary Master angesprochen. Der Com-
pactFlash Slot CF4 wird immer über USB angesprochen.
Information:
• Ein nachträglicher Ein- und Ausbau eines Slide-in Laufwerkes ist jederzeit
möglich.
• Bei Systemeinheiten mit 5 PCI Slots darf ein Slide-in USB FDD Laufwerk
(5AC600.FDDS-00) nur beim Slide-in Slot 1 gesteckt werden.
Das doppel CompactFlash Slide-in Laufwerk (5AC600.CFSS-00) soll nur im
Slide-in Slot 2 betrieben werden.
Vorsicht!
Der Ein- und Ausbau eines Slide-in Laufwerks darf nur in spannungslosem Zustand
erfolgen.
Warnung!
An- und Abstecken der CompactFlash Karte im CF3 IDE CompactFlash Steckplatz
darf nur im spannungslosen Zustand des APC620 erfolgen!
Automation PC 620 Anwenderhandbuch V 2.68
Activity LED (CF3)
Auswerfer
CF3 über
IDE
Activity LED (CF4)
Auswerfer
CF4 über
USB

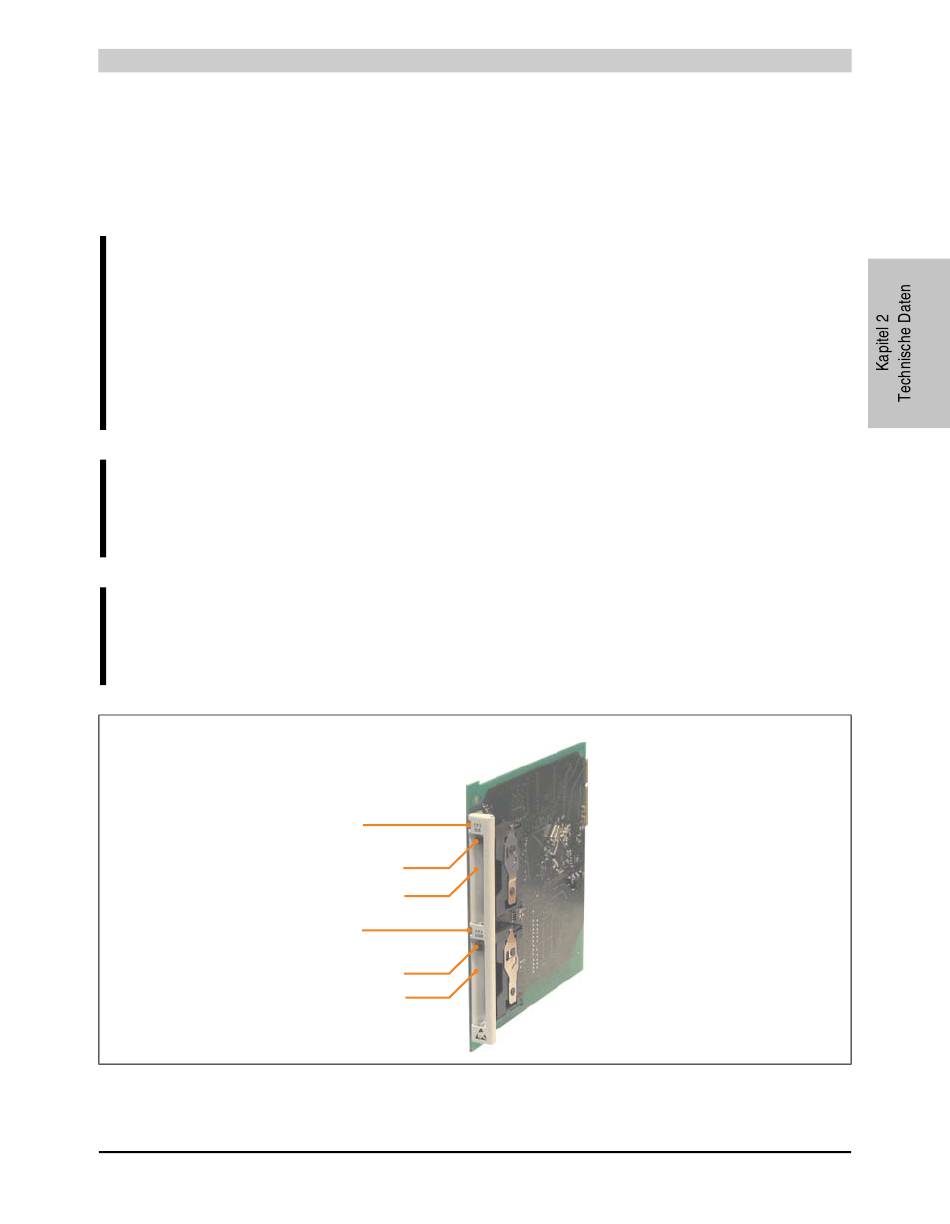

Abbildung 93: Slide-in CF 2 Slot - 5AC600.CFSS-00
