Wartung / Instandhaltung • Montage des USV Moduls
5.1.2 APC620 2 PCI Slot
• Seitendeckel entfernen (siehe Abschnitt 6 "Seitendeckeldemontage", auf Seite 784).
• USV Modulabdeckung durch lösen von den 2 markierten Torxschrauben (T10) entfernen.
• Abdeckblech durch lösen der markierten Torxschraube (T10) entfernen.
• Distanzbolzen und Distanzring montieren (mittels Innensechskant Schraubendreher
Größe 5).
770

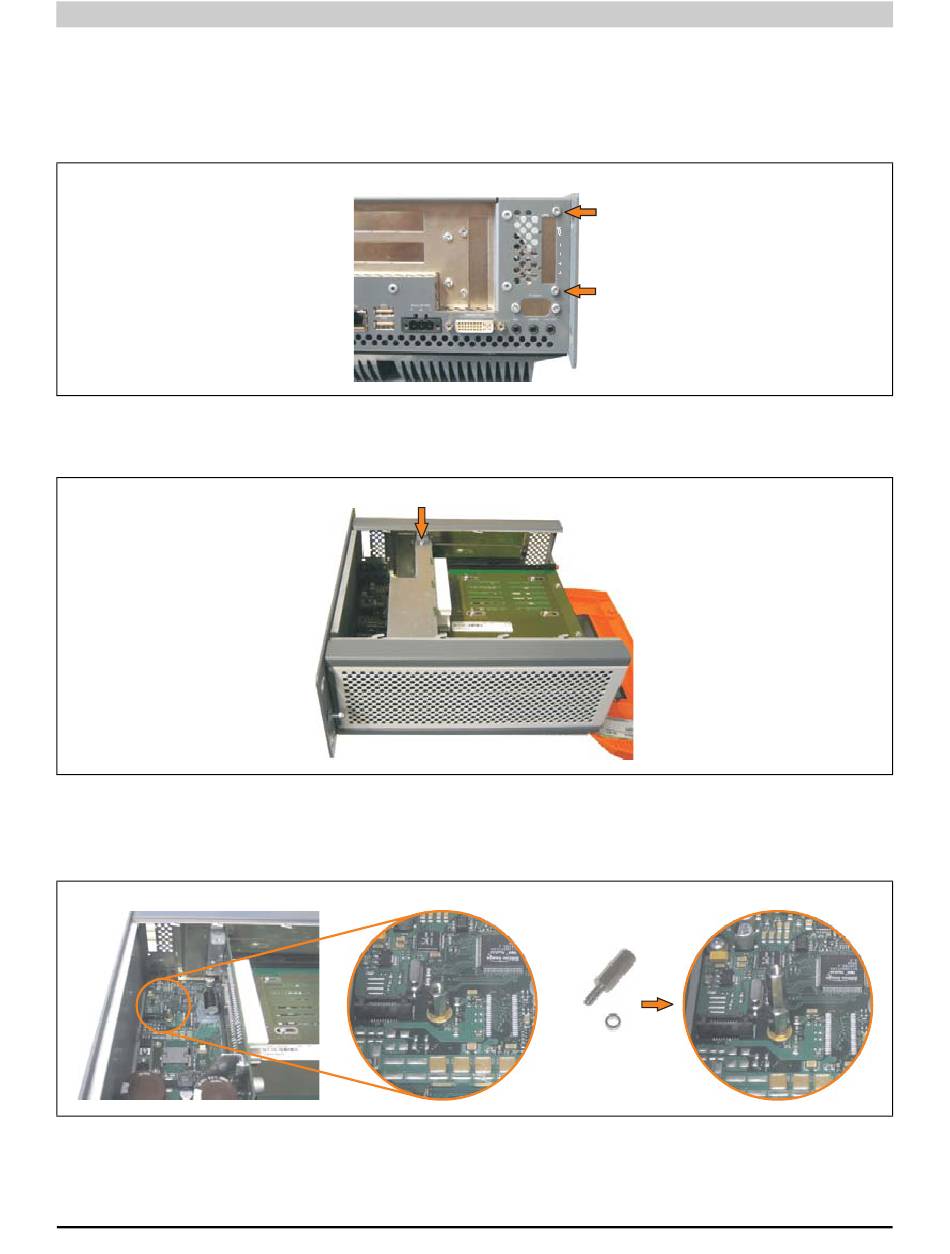

Abbildung 426: USV Modulabdeckung entfernen

Abbildung 427: Abdeckblech entfernen

Abbildung 428: Distanzbolzen und Distanzring montieren

14 mm Distanzbolzen
+ Distanzring
