Abbildung 413: Apc620 5Pci Slot - Lüfterkabelanschluss Auf Dem Basisboard - B&R Automation PC 620 Anwenderhandbuch

Wartung / Instandhaltung • Lüfterkiteinbau und Tausch
• Das Lüfteranschlusskabel muss mit der Basisboardleiterplatte an der richtigen Position
verbunden werden (Lüfter 1 an Position 1, Lüfter 2 an Position 2, Lüfter 3 an Position 3).

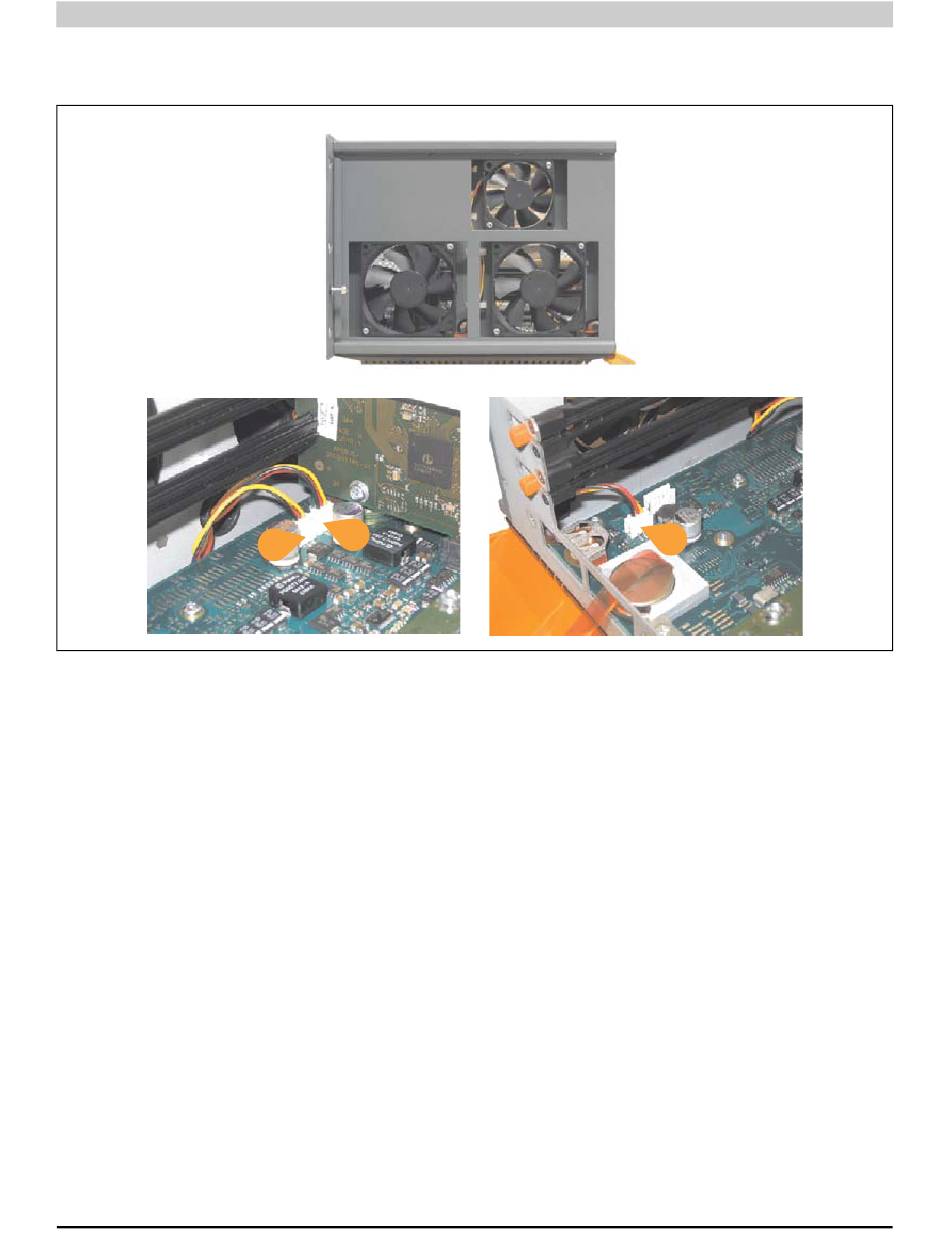

Abbildung 413: APC620 5PCI Slot - Lüfterkabelanschluss auf dem Basisboard
• War im System eine oder mehrere PCI Karte(n) gesteckt, so kann (können) diese nun
wieder eingebaut werden.
• War im System ein Slide-in Laufwerk gesteckt, so kann dieses nun wieder eingebaut wer-
den.
• Staubfilter in die Lüfterkitabdeckung einlegen mit der Filterspange fixieren.
762
2
2
1
1
3
Automation PC 620 Anwenderhandbuch V 2.68
