Abbildung 365: Rs232 Kabelbelegung - B&R Automation PC 620 Anwenderhandbuch

15.8.3 Kabelbelegung

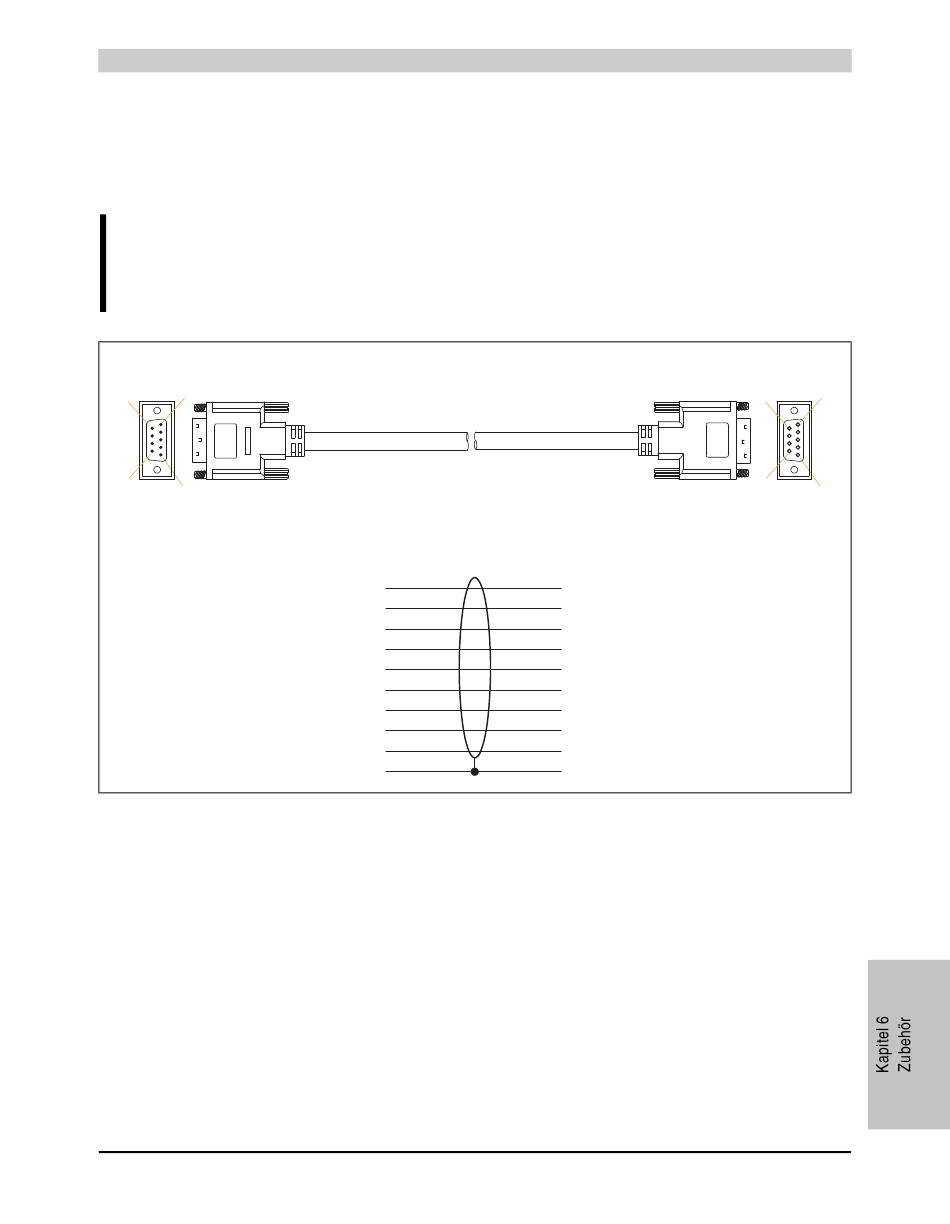

Die nachfolgende Zeichnung zeigt die Kabelbelegung der bei B&R erhältlichen RS232 Kabel. Ist
der Wunsch sich selbst ein passendes Kabel zu bauen, so ist ein Kabel gemäß dieser Belegung
zu verdrahten.
Warnung!
Wird ein selbst gebautes Kabel verwendet, kann B&R keine Garantie für deren Funk-
tion übernehmen.
DSUB (9-polig), male
1
6
9
5
Gesamtschirm
Automation PC 620 Anwenderhandbuch V 2.68
Anschlussbelegung
DSUB (9-polig), male
9
8
7
6
5
4
3
2
1

Abbildung 365: RS232 Kabelbelegung

Zubehör • Kabel
DSUB (9-polig), female
9
8
7
6
5
4
3
2
1
Gesamtschirm
DSUB (9-polig), female
5
9
6
1
719
