Technische Daten • Einzelkomponenten
Vorsicht!
An- und Abstecken des RGB, DVI bzw. SDL Kabels darf nur in spannungslosem Zu-
stand des APC620 und des Anzeigegerätes (Automation Panel 900, Automation Pa-
nel 800, Monitor) erfolgen.
Pinbelegung
Pin Belegung
1 T.M.D.S. Data 2-
2 T.M.D.S. Data 2+
3 T.M.D.S. Data 2/SDL Shield
4 SDL-
5 SDL+
6 DDC Clock
7 DDC Data
8 n.c.
9 T.M.D.S. DATA 1-
10 T.M.D.S. DATA 1+
11 T.M.D.S. DATA 1/XUBS0
Shield
12 XUSB0-
13 XUSB0+
1)
14 + 5 V Power
15 Ground (return for + 5V,
HSync and VSync)
1) Wird intern durch eine Multifuse abgesichert
288
Pin Belegung
16 Hot Plug Detect
17 T.M.D.S. Data 0-
18 T.M.D.S. Data 0+
19 T.M.D.S. DATA 0/XUSB1
Shield
20 XUSB1-
21 XUSB1+
22 T.M.D.S. Clock Shield
23 T.M.D.S. Clock +
24 T.M.D.S. Clock -
c1 n.c.
c2 n.c.
c3 n.c.
c4 n.c.
c5 n.c.

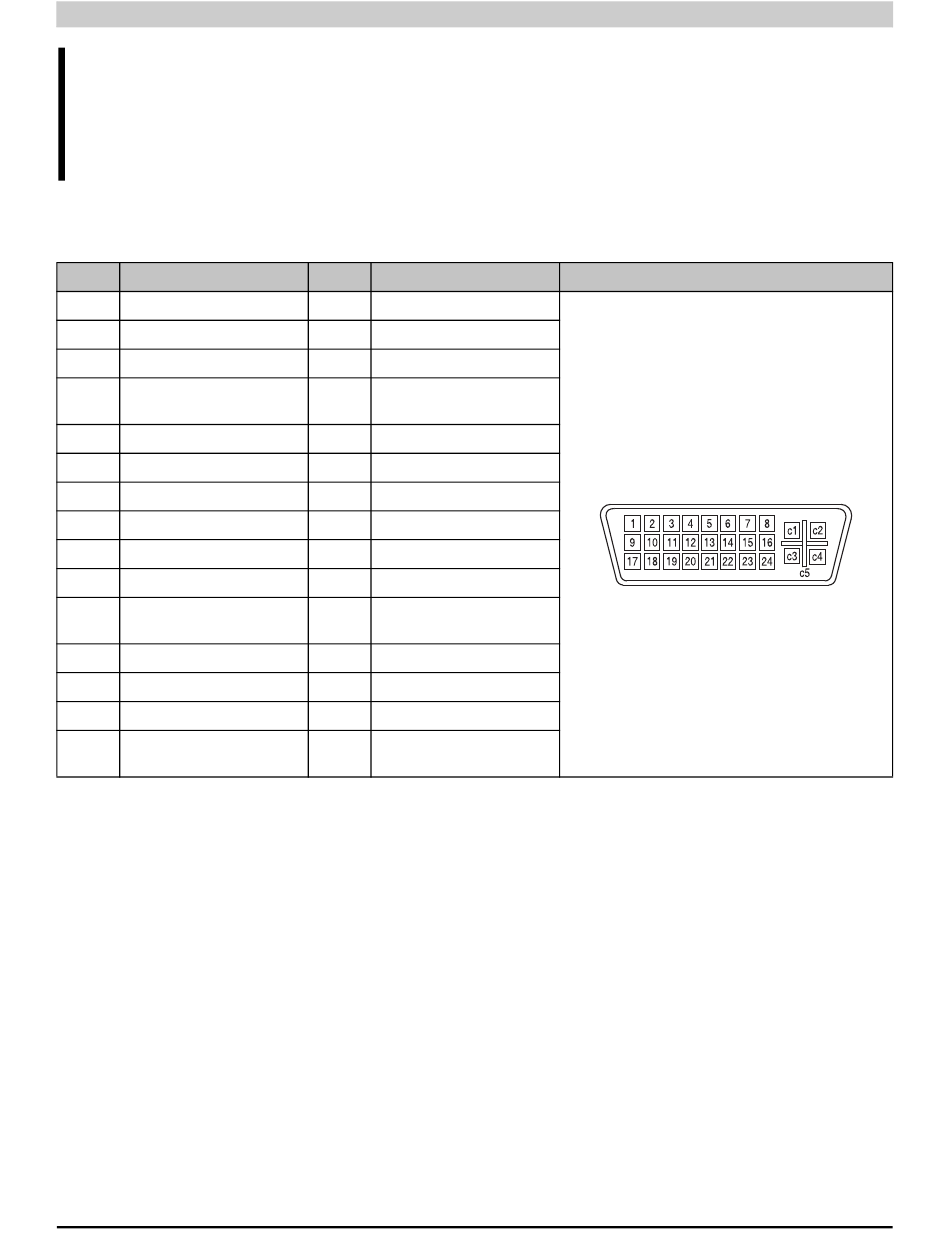

Tabelle 136: Pinbelegung AP Link Anschluss

Automation PC 620 Anwenderhandbuch V 2.68
DVI-I 24 polig, female
