Inbetriebnahme • Anschlussbeispiele
4.5 Ein AP900 und ein AP 800 über SDL (onboard)
An die integrierte SDL Schnittstelle (onboard) sind ein Automation Panel 900 und ein Automation
Panel 800 über SDL angeschlossen.
USB wird bis zu einer maximalen Distanz (Segment 1 + Segment 2) von 30 m an den beiden
Displays unterstützt. Ab einer maximalen Distanz von 30 m steht USB ausschließlich nur am ers-
ten Display (front- und rückseitig), bis maximal 40 m, zur Verfügung. USB Geräte können nur
direkt (ohne Hub) am Automation Panel 900 bzw. am Extension Keyboard angeschlossen wer-
den.
Monitor / Panel
SDL Segment 1
max. 40 m
Automation PC 620
5AC600.SDL0-00
Graphics Engine 2
x Interne APC620 Panel Nummer

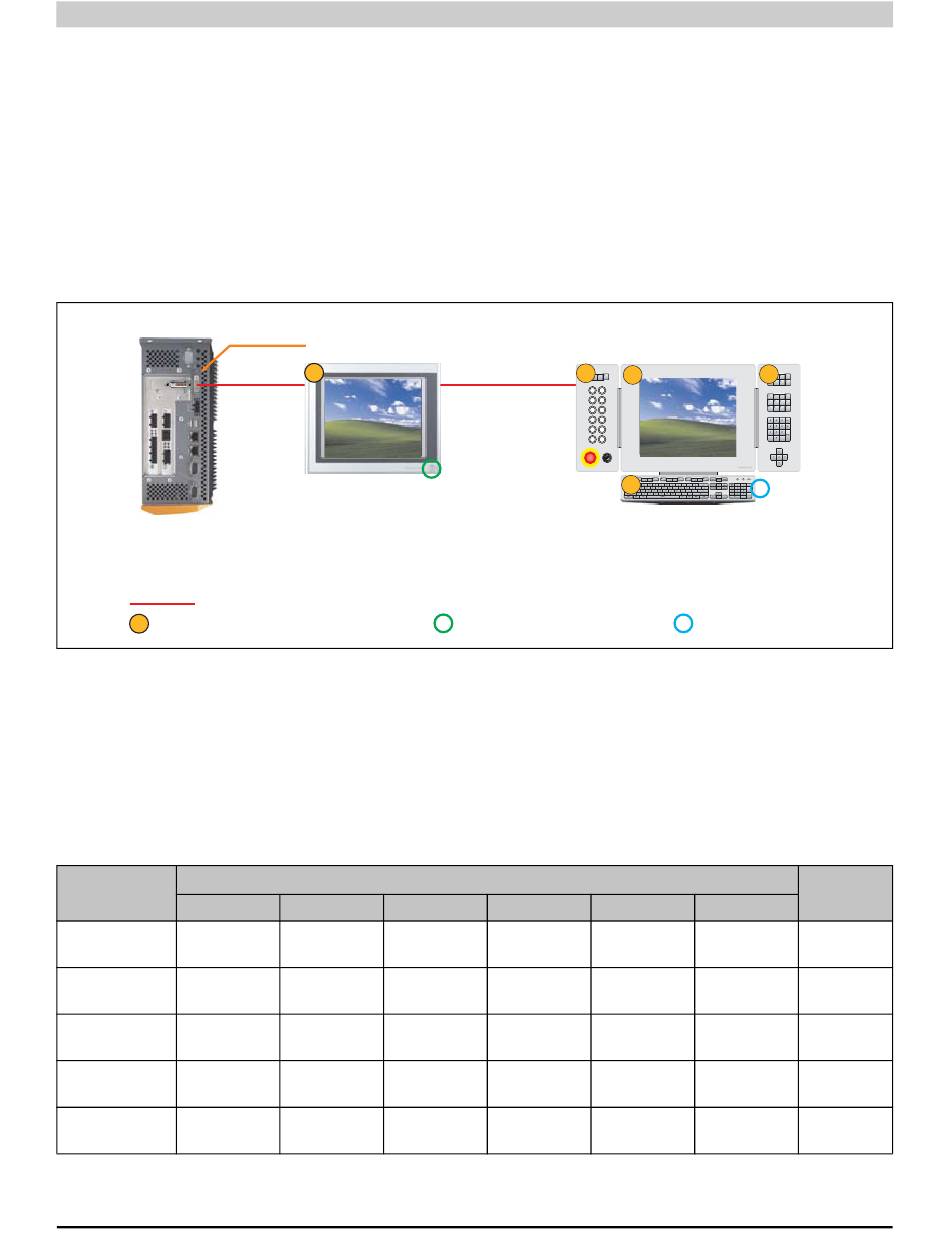

Abbildung 150: Konfiguration - Ein AP900 und ein AP800 über SDL (onboard)
4.5.1 Voraussetzung Grundsystem
Die nachfolgende Tabelle zeigt die möglichen Kombinationen von APC620 Systemeinheit mit
CPU Board um die in der obigen Abbildung gezeigte Konfiguration zu realisieren. Tritt bei der
Kombination eine Einschränkung der max. Auflösung auf, so kann man dies auch dieser Tabelle
entnehmen.
CPU Board
5PC600.SX01-00
5PC600.E855-00
✓
5PC600.X855-00
5PC600.E855-01
✓
5PC600.X855-01
5PC600.E855-02
✓
5PC600.X855-02
5PC600.E855-03
✓
5PC600.X855-03
5PC600.E855-04
✓
5PC600.X855-04
Tabelle 159: Mögliche Kombinationen von Systemeinheit und CPU Board
320
Anschluss
0
Link: 5DLSDL.1000-01
5PC600.SX02-00 5PC600.SX02-01
✓
✓
✓
✓
✓
2
SDL Segment 2
max. 40 m
✓
USB OK
✓
segmentlängenunabhängig
mit Systemeinheit
5PC600.SF03-00 5PC600.SX05-00
✓ ✓
✓ ✓
✓ ✓
✓ ✓
✓ ✓
