2.8.3 Spannungsversorgung 5PC600.SX01-00 Revision < I0

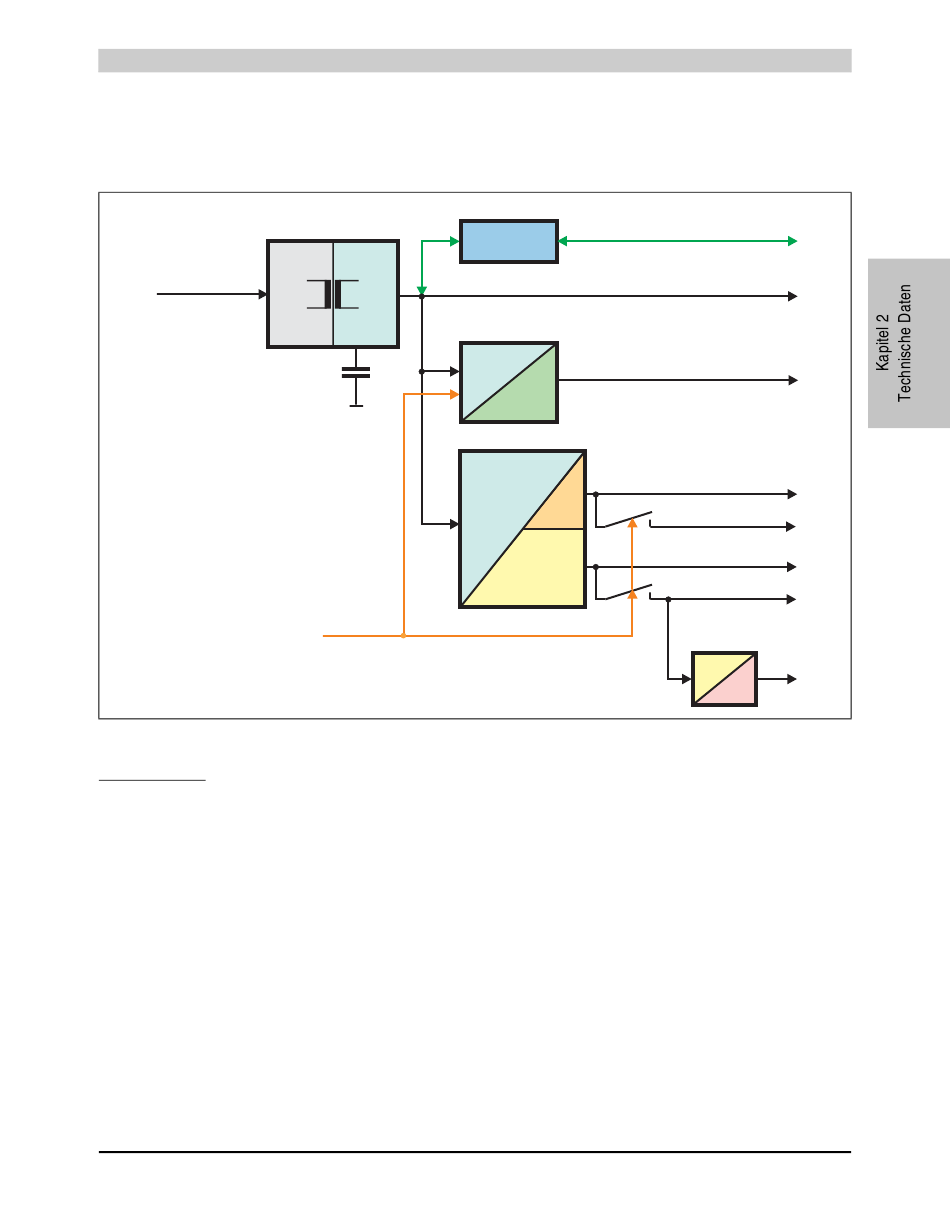

Das nachfolgende Blockschaltbild stellt den vereinfachten Aufbau der APC620 Spannungsver-
sorgung für die Systemeinheiten 5PC600.SX01-00 ab Revision < I0 dar.
Versorgungsspannung
+24 VDC
Pufferungskondensatoren
(für min. 10 ms)
Abbildung 28: Spannungsversorgung 5PC600.SX01-00 Revision < I0
Erläuterung:
Aus der Versorgungspannung werden durch einen DC/DC Wandler 15 V generiert. Diese galva-
nisch getrennten 15 V speisen zwei weitere DC/DC Wandler. Einer generiert +12 V, der andere
erzeugt 3V3 und 5V Standby.
Nach dem Einschalten des Systems (z.B. durch den Power Taster) werden die Spannungen
3V3, 5 V, +12 V und auf den Bus gelegt. Beim 5 V Ausgang generiert ein weiterer DC/DC Wand-
ler -12 V und legt diese auch auf den Bus.
Die optional anschließbare APC620 Add-on USV inklusive Batterieeinheit wird über 15 V ver-
sorgt und gewährleistet bei Verlust der Versorgungsspannung eine Unterbrechungsfreie Strom-
versorgung vom 15 V Bus.
Automation PC 620 Anwenderhandbuch V 2.68
24V 15V
galvanisch
getrennt
Power On
Technische Daten • Gesamtgerät
USV Add-on
Modul (optional)
15V
+12V
3V3
15V
5V
USV Batterie
15V
+12V
3V3 Standby
3V3
5V Standby
5V
5V
-12V
-12V
