6.4 APC620 mit 5 PCI Slot

• Zuleitung zum Automation PC 620 spannungslos machen.
• Elektrostatische Entladung am Gehäuse bzw. am Erdungsanschluss vornehmen.
• Öffnen der orangen Frontabdeckung. Hinter der Abdeckung müssen die in der nachfol-
genden Abbildung markierten 7 Torxschrauben (T10) gelöset werden.

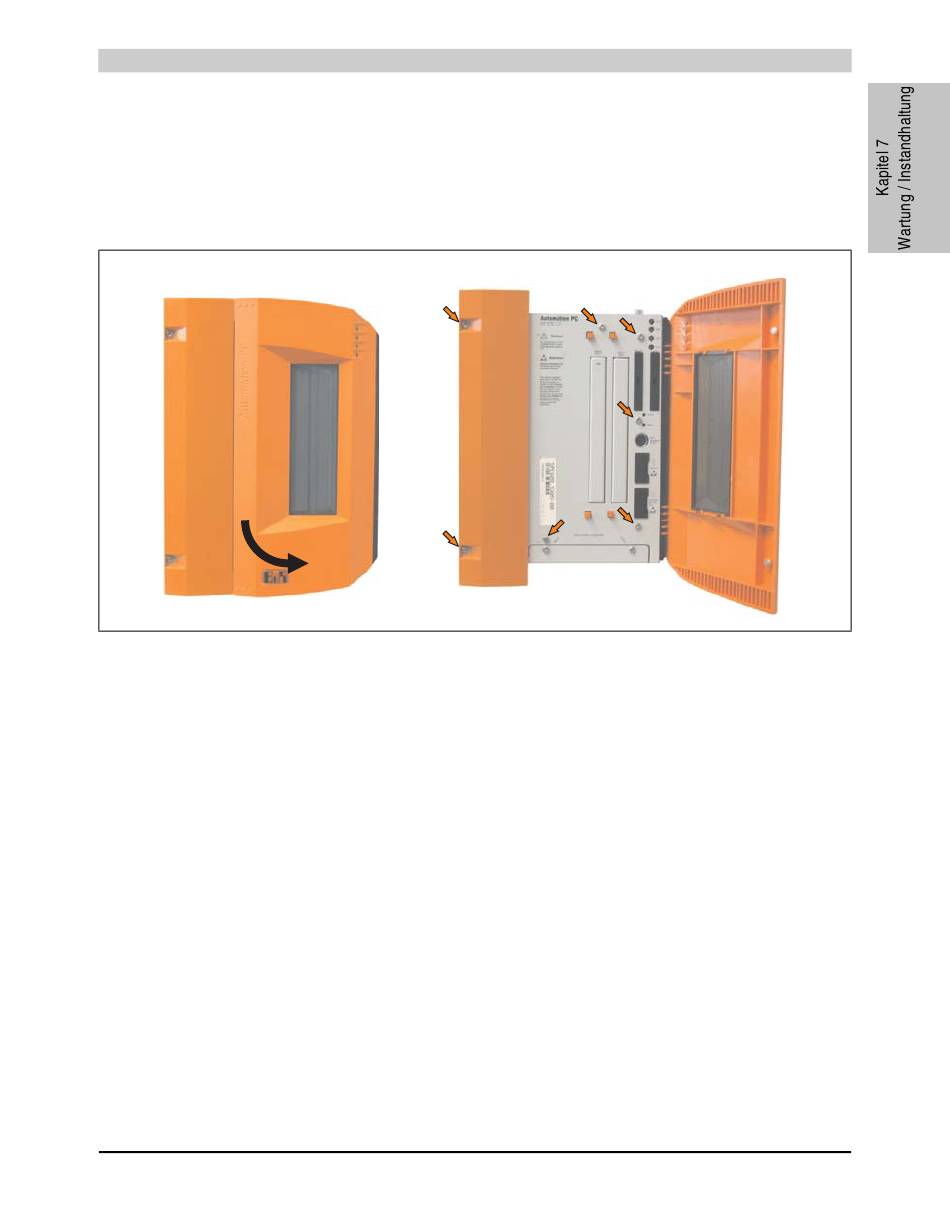

Abbildung 462: APC620 5 PCI Slot Seitendeckelmontage

• Nach dem Lösen der Schrauben ist die Seitenabdeckung durch schieben nach vorne zu
entfernen.
Automation PC 620 Anwenderhandbuch V 2.68
Wartung / Instandhaltung • Seitendeckeldemontage
787
