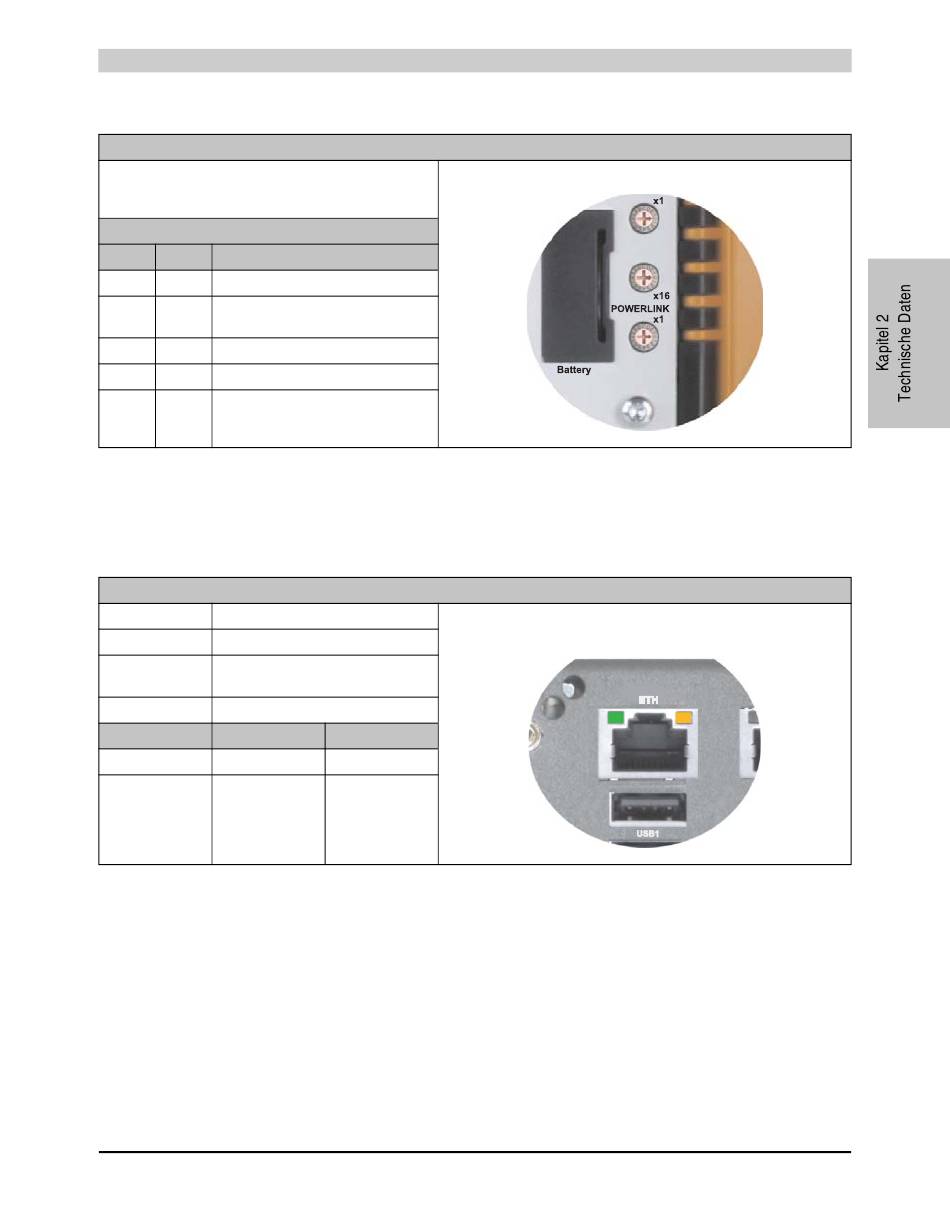

2.14.9 POWERLINK Stationsnummer (nur APC620 embedded)

Mit den beiden Hex Schaltern (x16, x1) wird die POWERLINK
Stationsnummer eingestellt. Stationsnummern im Bereich #00
bis #FD sind erlaubt.
Schalterstellung
x16 x1
0 0 Betrieb als Managing Node
0 ... F 1 ... D Stationsnummer. Betrieb als Controlled
F E
F F

Tabelle 42: POWERLINK Stationsnummer (x1, x16) - nur APC620 embedded

2.14.10 Ethernetanschluss ETH (nur APC620 embedded)

Dieser Ethernetanschluss ist im verwendeten CPU Board integriert.
Controller
Verkabelung
Übertragungsge-
schwindigkeit
Kabellänge max. 100 m (min. Cat5e)
LED Ein
Grün 100 MBit/s
Orange Link
(Eine Verbindung
zu einem Ethernet
Netzwerk ist vor-
handen)

Tabelle 43: Ethernetanschluss ETH (nur APC620 embedded)

1) Beide Betriebsarten möglich. Umschaltung erfolgt automatisch.
Automation PC 620 Anwenderhandbuch V 2.68
POWERLINK Stationsnummer (x1, x16)
Beschreibung
Node
reserviert
reserviert
Ethernetanschluss ETH (nur APC620 embedded)
Intel 82562
S/STP (Cat5e)
1)
10/100 MBit/s
Aus
10 MBit/s
Activity (Blinkt)
(Daten werden
übertragen)
Technische Daten • Gesamtgerät
RJ45 Twisted Pair (10BaseT/100BaseT), female
orange
grün
129
