Technische Daten • Einleitung
Kapitel 2 • Technische Daten

1. Einleitung

Aufbau, viele Steckplätze und durchdachte Anordnung von Schnittstellen und Laufwerken - der
APC620 stellt ein Optimum an Anpassungsfähigkeit und Ergonomie dar. Der APC620 spart
Platz im Schaltschrank. Frontseitig verbergen sich hinter einer Klappe Einschübe für Laufwerke
(Harddisk, CD-ROM, DVD, Brenner, etc.) sowie bis zu zwei CompactFlash Slots.
Der APC620 embedded vereint zusätzlich die Feldbusschnittstellen POWERLINK, CAN und
X2X in einem kompakten Gehäuse.
APC620 APC620 APC620 APC620 APC620 embedded
5 PCI Slots (half-size) 3 PCI Slots (full-size) 2 PCI Slots (half-size) 1 PCI Slot (half-size)

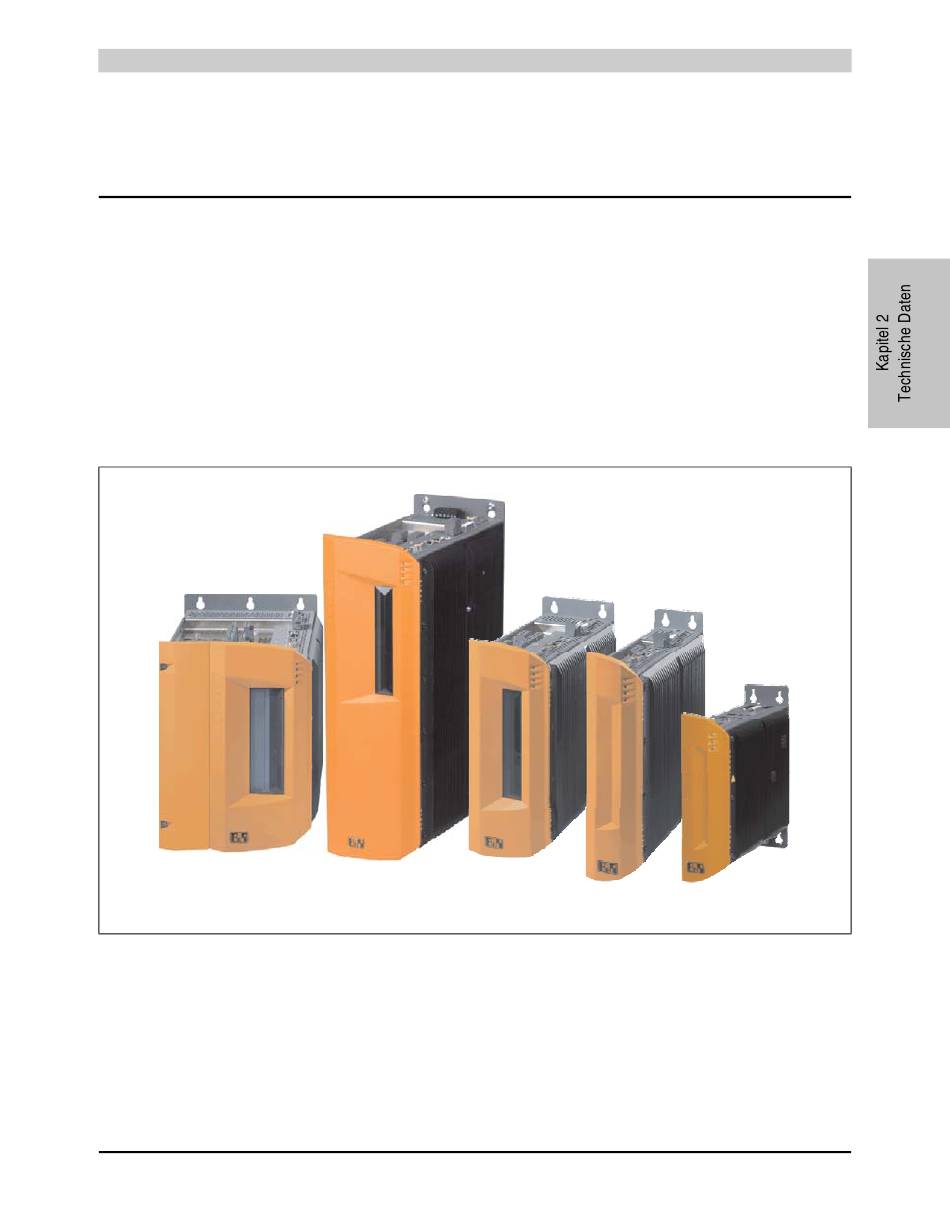

Abbildung 3: Automation PC 620 Systemübersicht
Für Anwendungen mit höchsten Anforderungen an die Prozessorleistung steht der APC620 mit
Intel® Pentium® M Prozessoren und Intel® 855GME Chipset zur Verfügung. Diese speziell für
Mobile Computing entwickelten Prozessoren bieten auch für industriellen Einsatz viele Vorteile.
Sie kombinieren hohe Rechenleistung mit niedriger Leistungsaufnahme. Das Chipset beinhaltet
eine integrierte Grafik mit optimierter Speichernutzung zwischen System und Grafik.
Automation PC 620 Anwenderhandbuch V 2.68 53
