Technische Daten • Gesamtgerät
2.9.4 Spannungsversorgung 5PC600.SX02-00 Revision < H0 und 5PC600.SX02-01 Revi-
sion < K0)

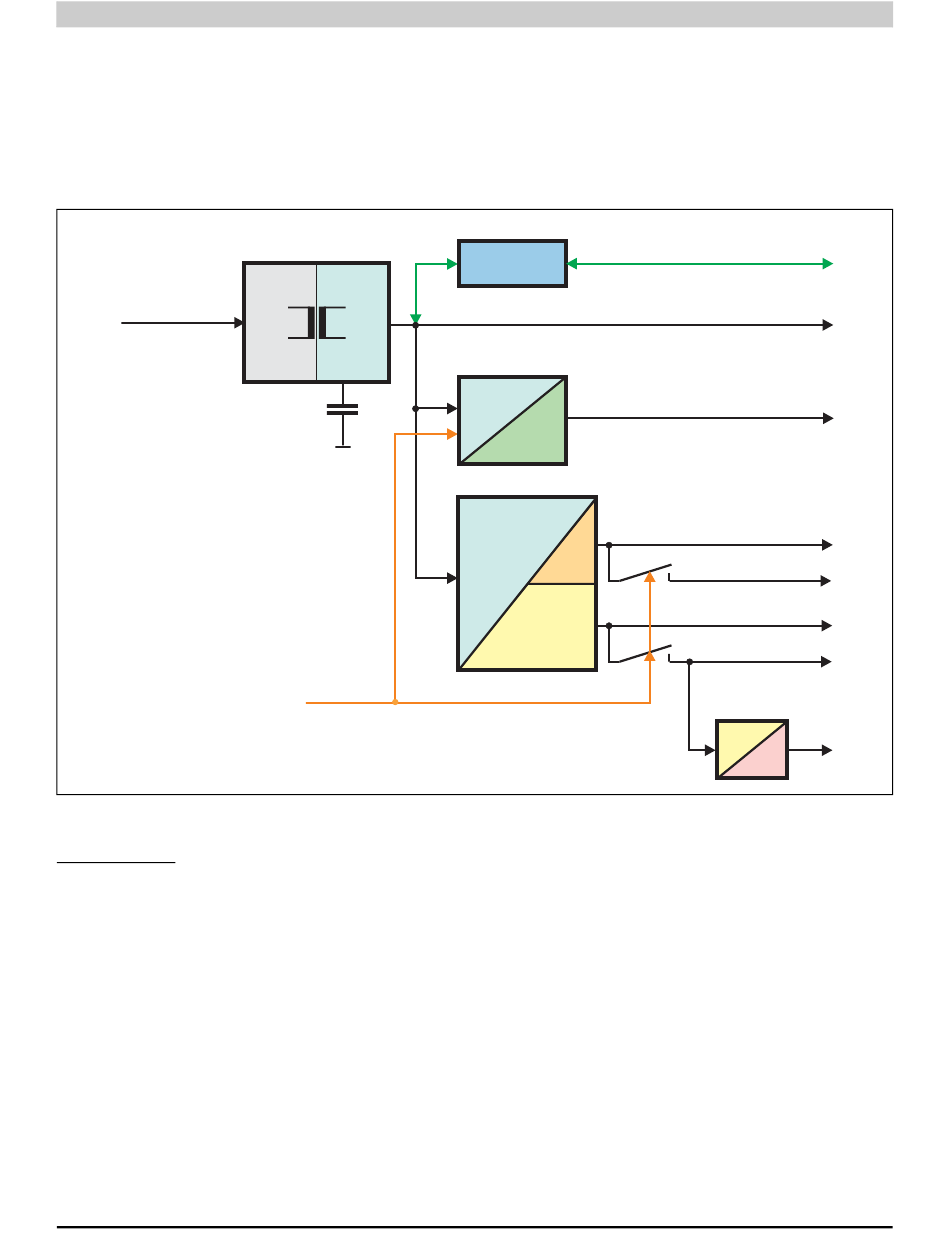

Das nachfolgende Blockschaltbild stellt den vereinfachten Aufbau der APC620 Spannungsver-
sorgung für die Systemeinheiten 5PC600.SX02-00 (ab Revision < H0) und 5PC600.SX02-01
(ab Revision < K0) dar.
Versorgungsspannung
+24 VDC
Pufferungskondensatoren
(für min. 10 ms)
Abbildung 30: Spannungsversorgung 2 PCI Slots (systemeinheitenrevisionsabhängig)
Erläuterung:
Aus der Versorgungspannung werden durch einen DC/DC Wandler 15 V generiert. Diese galva-
nisch getrennten 15 V speisen zwei weitere DC/DC Wandler. Einer generiert +12 V, der andere
erzeugt 3V3 und 5V Standby.
Nach dem Einschalten des Systems (z.B. durch den Power Taster) werden die Spannungen
3V3, 5 V, +12 V und auf den Bus gelegt. Beim 5 V Ausgang generiert ein weiterer DC/DC Wand-
ler -12 V und legt diese auch auf den Bus.
Die optional anschließbare APC620 Add-on USV inklusive Batterieeinheit wird über 15 V ver-
sorgt und gewährleistet bei Verlust der Versorgungsspannung eine Unterbrechungsfreie Strom-
versorgung vom 15 V Bus.
104
24V 15V
galvanisch
getrennt
Power On
USV Add-on
Modul (optional)
15V
+12V
3V3
15V
5V
Automation PC 620 Anwenderhandbuch V 2.68
USV Batterie
15V
+12V
3V3 Standby
3V3
5V Standby
5V
5V
-12V
-12V
