9. SDL Kabel flex Testbeschreibung

9.1 Torsion
9.1.1 Testaufbau
2
9.1.2 Testbedingungen
• Abstand a:
• Drehwinkel:
• Geschwindigkeit:
• Besonderheit:
9.1.3 Prüfungen im Einzelnen
• Pixelfehler optisch: Zu Testbeginn wurde die minimale Equalizereinstellung festgestellt,
d.h. der Wert im Bereich von 0-15, bei dem keine Pixelfehler mehr sichtbar sind. Wenn
sich durch die mechanische Belastung die Equalizereinstellung verändert, wird diese no-
tiert.
• Touch Screen auf Funktion (in Verwendung eines 21,3" Automation Panel -
5AP920.2138-01)
• USB Maus Funktion
• Hot plug-Funktion durch ziehen des USB Steckers
• Nach der Testdauer von 150000 Zyklen wurde der Test mit dem Resultat „OK" beendet.
Automation PC 620 Anwenderhandbuch V 2.68
Normen und Zulassungen • SDL Kabel flex Testbeschreibung
a

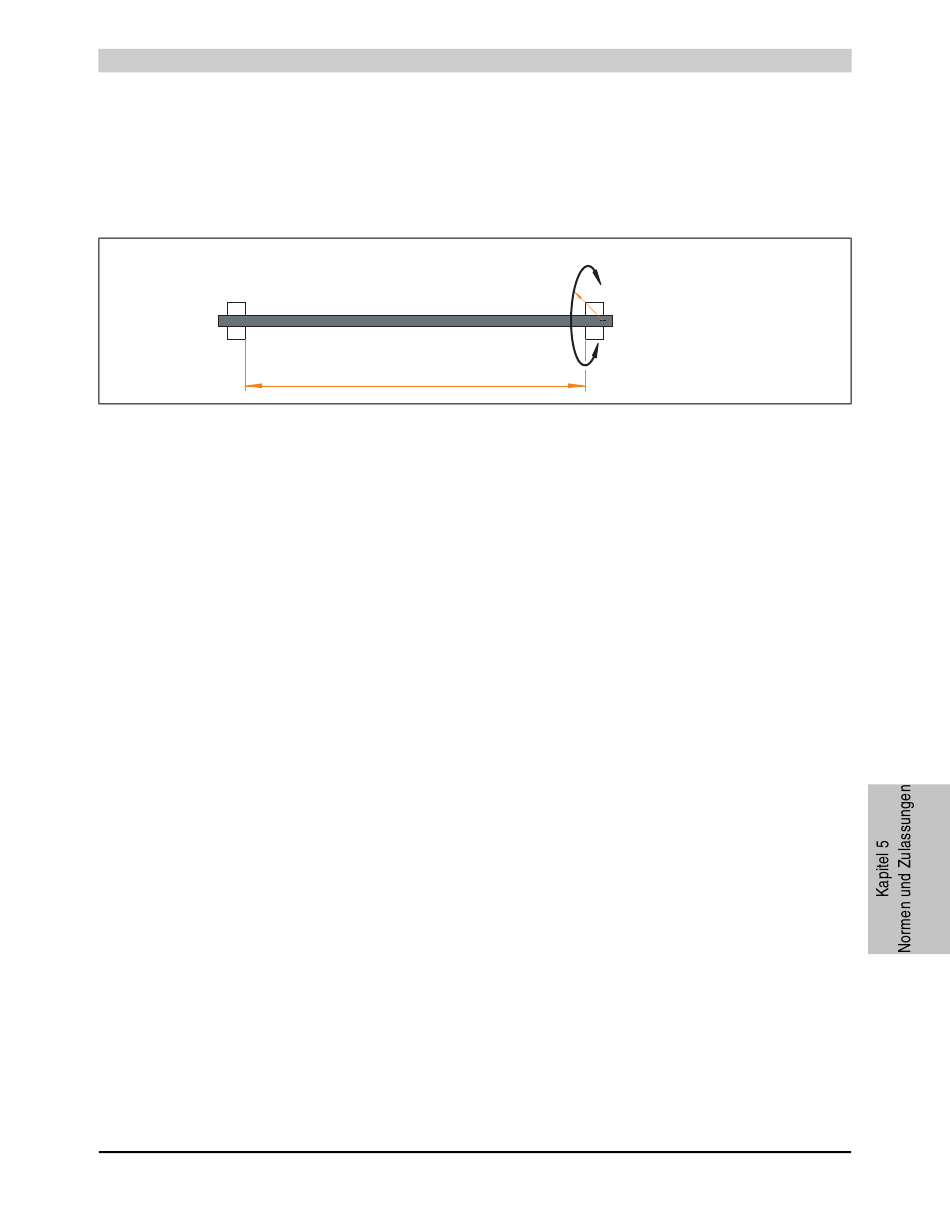

Abbildung 301: Testaufbau - Torsion

450 mm
±85°
50 Zyklen / Minute
Das Kabel wurde zweifach in die Maschine eingespannt.
1
3
1 ... Drehwinkel
2 ... fest
3 ... Beweglich
