Wartung / Instandhaltung • Batteriewechsel

1.1 Batteriestatusermittlung

Der Batteriestatus wird sofort nach dem Einschalten des Gerätes und in weiterer Folge alle 24
Stunden vom System ermittelt. Bei der Messung wird kurzzeitig (ca. 1 Sekunde) die Batterie be-
lastet und anschließend bewertet. Der ermittelte Batteriestatus wird in den BIOS Setup Seiten
(unter Advanced - Baseboard Monitor) und im B&R Control Center (ADI Treiber) angezeigt kann
aber auch in einer Kundenapplikation über die ADI Libary ausgelesen werden.
Batteriestatus
N/A
GOOD
BAD
Ab dem Zeitpunkt, ab dem die Batteriekapazität als nicht ausreichend erkannt wird, ist eine Puf-
ferung der Daten noch für ca. 500 Stunden gewährleistet. Beim Wechseln der Batterie werden
Daten noch ca. 10 Minuten durch einen Goldfolienkondensator gepuffert.

1.2 Vorgangsweise

• Zuleitung zum Automation PC 620 spannungslos (Netzkabel abstecken) machen (siehe
auch Information auf Seite 745).
• Elektrostatische Entladung am Gehäuse bzw. am Erdungsanschluss vornehmen.
• Schwarze Kunststoffabdeckung des Batteriefaches entfernen und Batterie mittels Aus-
ziehstreifen vorsichtig herausziehen.
• Neue Batterie in richtiger Polarität einstecken. Die Batterie darf mit der Hand nur an den
Stirnseiten berührt werden. Zum Einsetzen kann auch eine isolierte Pinzette verwendet
werden.
746
Bedeutung
Es wird eine zu alte Hardware bzw. Firmware verwendet die das Auslesen nicht unterstützt.
Pufferung der Daten ist gewährleistet
Ab dem Zeitpunkt, ab dem die Batteriekapazität als BAD (nicht ausreichend) erkannt wird, ist Pufferung der
Daten noch für ca. 500 Stunden gewährleistet.

Tabelle 462: Bedeutung Batteriestatus

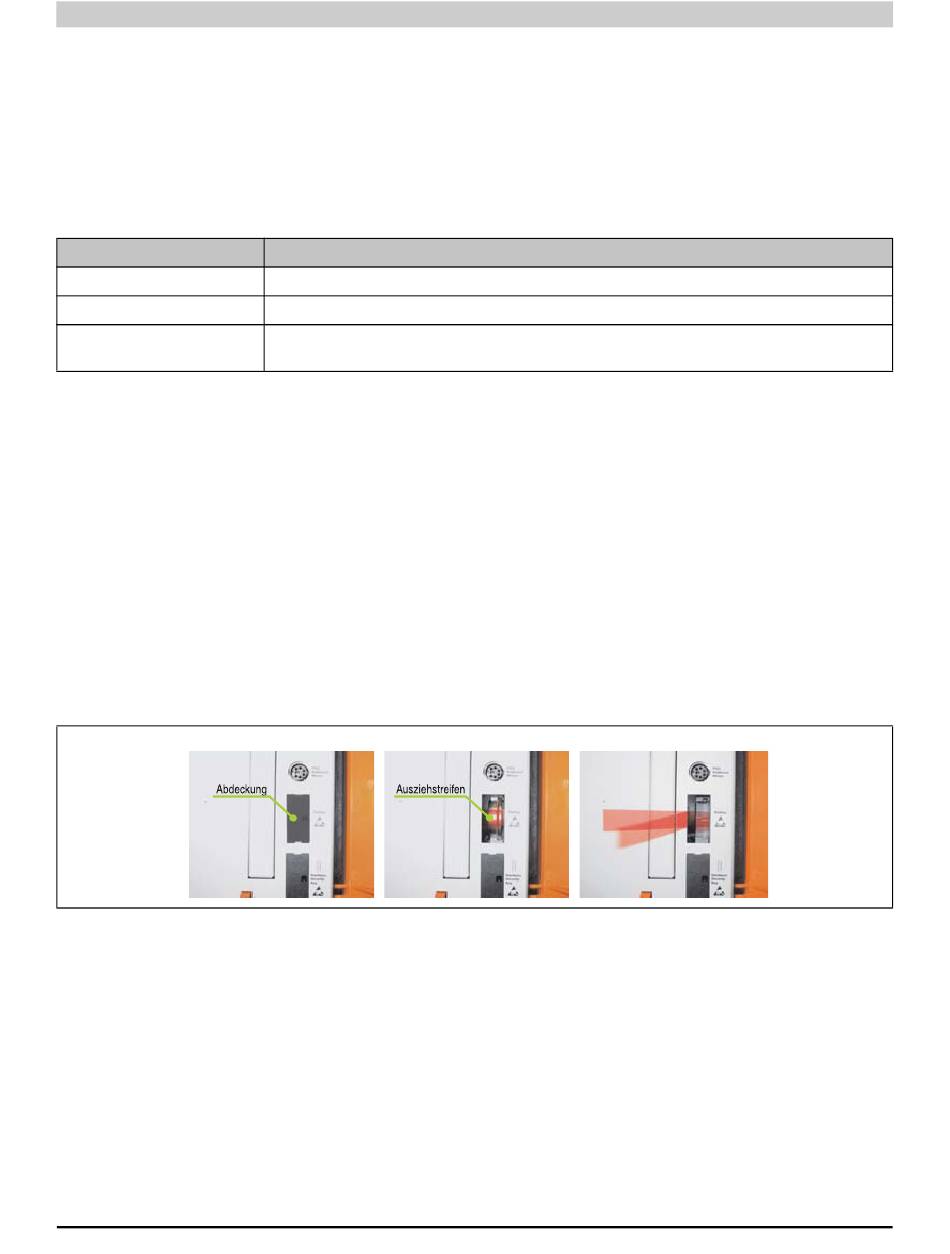

Abbildung 387: Batterie herausziehen

Automation PC 620 Anwenderhandbuch V 2.68
