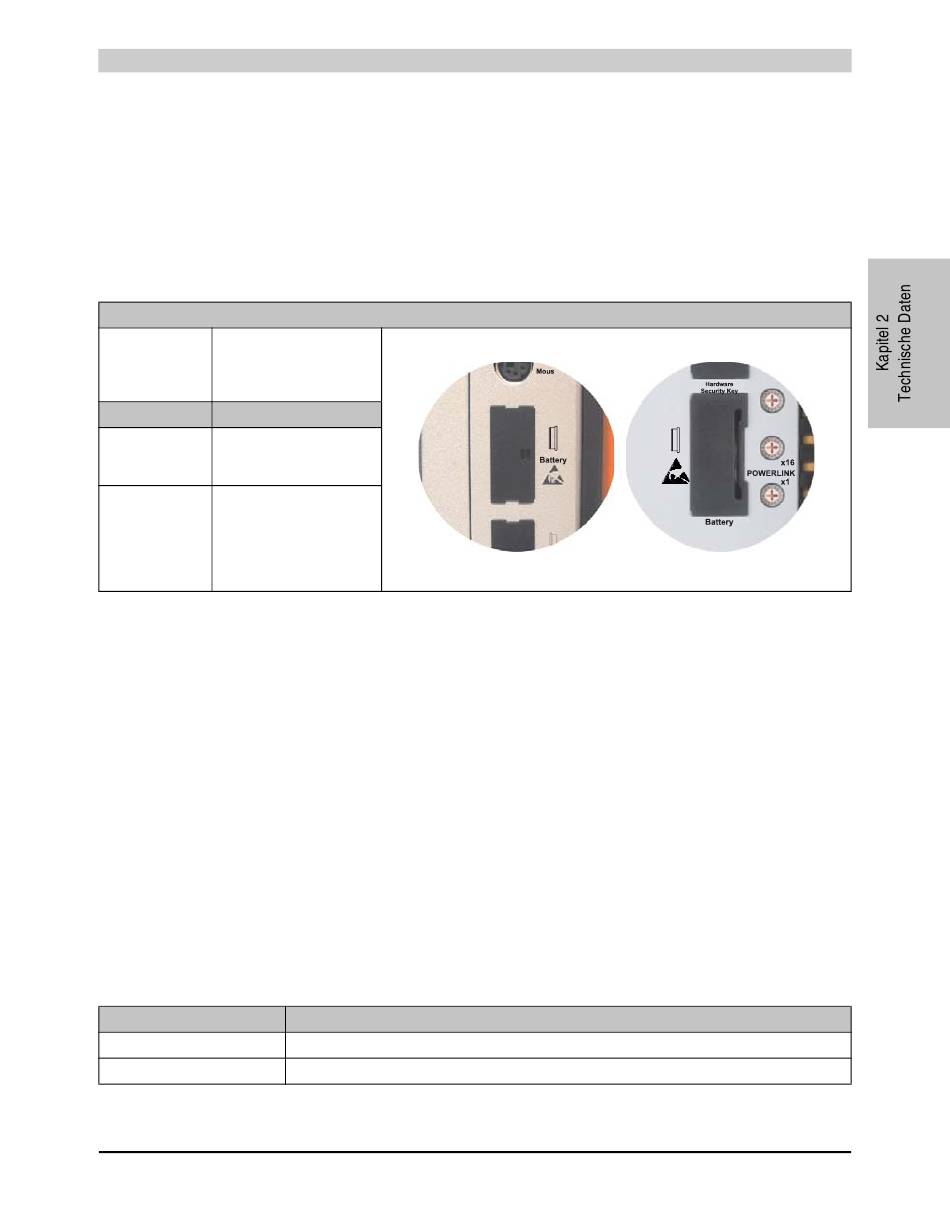

2.14.30 Batterie

Die Lithiumbatterie (3 V, 950 mAh) stellt die Pufferung der internen Echtzeituhr (RTC) sowie in-
dividuell gespeicherte BIOS Einstellungen sicher und befindet sich hinter der schwarzen Abde-
ckung. Die Pufferdauer der Batterie beträgt mindestens 4 Jahre (2½ Jahre mit SRAM Modul
Best.Nr. 5AC600.SRAM-00 bzw. mit einer APC620 embedded Systemeinheit und bei 50°C,
8,5 μA der zu versorgenden Komponenten und einer Selbstentladung von 40%). Die Batterie
stellt ein Verschleißteil dar und sollte regelmäßig (mindestens nach der angegebenen Puffer-
dauer) per Batteriewechsel erneuert werden.
Batterie
Typ Renata 950 mAh
Tauschbar Ja, von außen zugänglich
Lebensdauer 4 Jahre
Zubehör Kurzbeschreibung
0AC201.91 Lithium Batterien 4 Stk.
Lithium Batterien 4 Stück,
3 V / 950 mAh, Knopfzelle
4A0006.00-000 Lithium Batterie 1 Stk.
Lithium Batterie 1 Stück,
3 V / 950 mAh, Knopfzelle
1) Bei 50°C, 8,5 μA der zu versorgenden Komponenten und einer Selbstentladung von 40%.
2) Ist ein SRAM Modul (Best.Nr. 5AC600.SRAM-00) montiert bzw. in Verbindung mit einer APC620 embedded Systemeinheit beträgt die
Pufferdauer 2½ Jahre.
Informationen zum Wechseln der Batterie siehe Kapitel 7 "Wartung / Instandhaltung", Abschnitt
"Batteriewechsel", auf Seite 745.
Technische Daten der Batterie siehe Kapitel 6 "Zubehör", Abschnitt 4 "Ersatz CMOS Batterien",
auf Seite 643.
Batteriestatusermittlung
Der Batteriestatus wird sofort nach dem Einschalten des Gerätes und in weiterer Folge alle 24
Stunden vom System ermittelt. Bei der Messung wird kurzzeitig (ca. 1 Sekunde) die Batterie be-
lastet und anschließend bewertet. Der ermittelte Batteriestatus wird in den BIOS Setup Seiten
(unter Advanced - Baseboard Monitor) und im B&R Control Center (ADI Treiber) angezeigt kann
aber auch in einer Kundenapplikation über die ADI Libary ausgelesen werden.
Batteriestatus
N/A
GOOD
Automation PC 620 Anwenderhandbuch V 2.68
Batterie
1) 2)
APC620 mit 1, 2, 3 und 5 PCI Slots

Tabelle 70: Technische Daten Batterie

Bedeutung
Es wird eine zu alte Hardware bzw. Firmware verwendet die das Auslesen nicht unterstützt.
Pufferung der Daten ist gewährleistet

Tabelle 71: Bedeutung Batteriestatus

Technische Daten • Gesamtgerät
APC620 embedded
