Abbildung 406: Apc620 3Pci Slot - Lüfterkabelanschluss Auf Dem Basisboard; Abbildung 407: Staubfilter In Die Lüfterkitabdeckung Und Filterspange - B&R Automation PC 620 Anwenderhandbuch

Wartung / Instandhaltung • Lüfterkiteinbau und Tausch
• Das Lüfteranschlusskabel muss mit der Basisboardleiterplatte an der richtigen Position
verbunden werden (Lüfter 1 an Position 1, Lüfter 2 an Position 2).

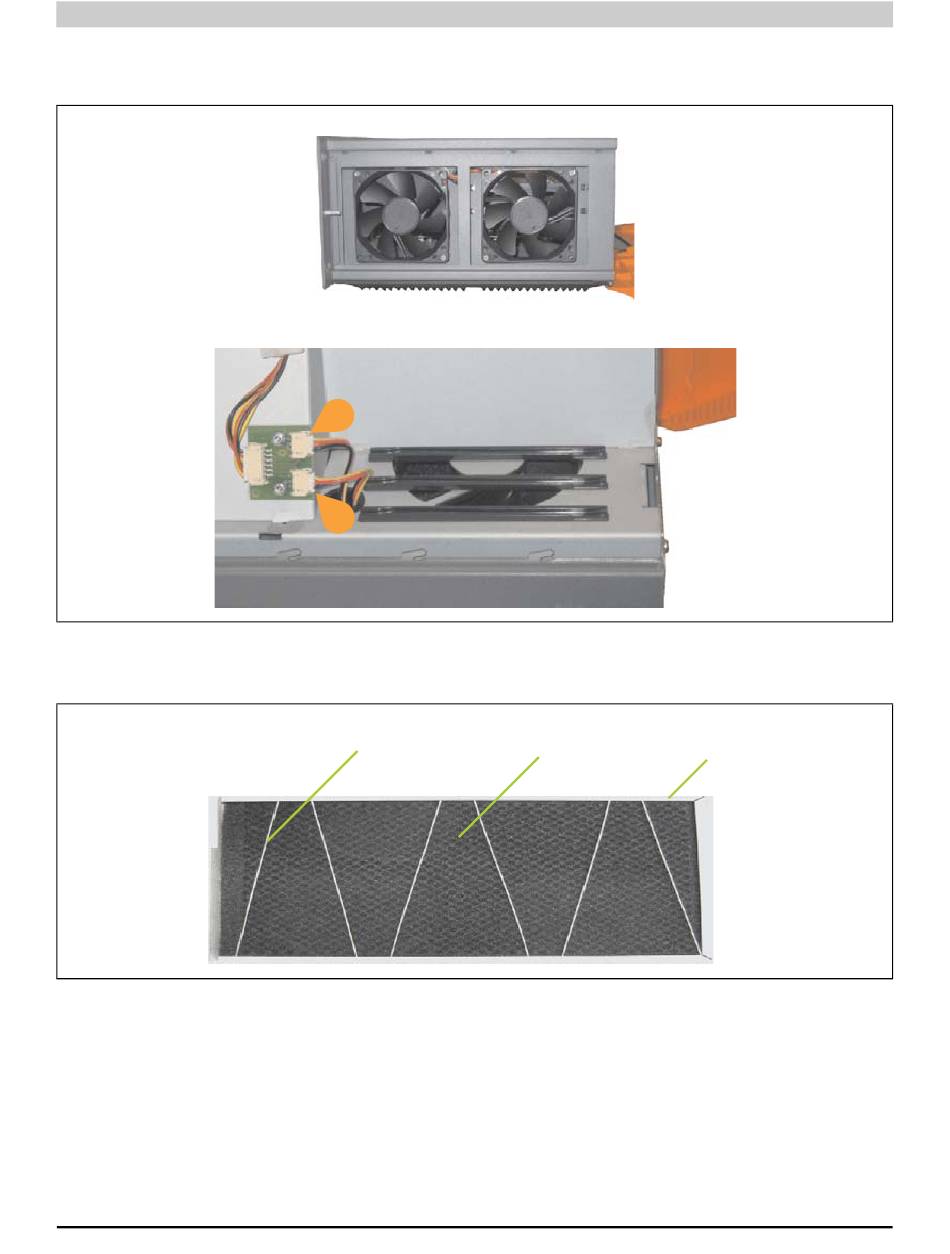

Abbildung 406: APC620 3PCI Slot - Lüfterkabelanschluss auf dem Basisboard
• Staubfilter in die Lüfterkitabdeckung einlegen mit der Filterspange fixieren.
Abbildung 407: Staubfilter in die Lüfterkitabdeckung und Filterspange
• Entfernte Komponenten (Filterkitabdeckung, Seitendeckel) in umgekehrter Reihenfolge
zusammensetzten.
758
1
2
1
Filterspange
Automation PC 620 Anwenderhandbuch V 2.68
2
Staubfilter
Lüfterkitabdeckung
